STAGE 16
 -コンパネ完全自作計画_00-
コネクタ類探してる方必見!!


いきなりですが前回のリフレッシュの続きから...

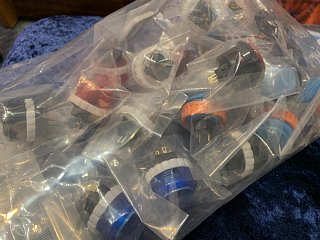

頼んでたボタンその他一式届きまして、



この中に...

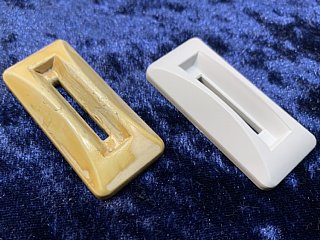

これも頼んでまして!!
※届いたのは右の方ですよ...念のためw

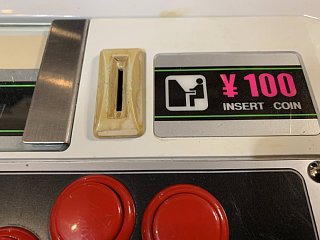

これが、



こうなりましたーーーーっ!!

ちょっと高かったので躊躇したけど買って良かった♪

では、残りの部品を使う、
今回の本題に入りたいと思います。

ちょい前に2L6Bのコンパネに、
追加穴開けをして2L12Bにしました。

その改造に使った2L6Bは比較的安く落札出来たのですが、
※送料込みというのも含めてかなり安かったです。
もう1個(2Lが)欲しいので、
その後もずっとチェックしてるけど...
全体的にコンパネは結構高い。

2L6Bと2L12Bだと金額がかなり変わってくる。

あとコネクタ(ハーネス)が付いてたりとか、
レバー、ボタン類が付いてるかどうかでもかなり変わる。
にしても6Bと12Bの差は凄い。

なるほどなー

とか思いつつ、実は以前からこれって自作出来るよね?
という話をメカニックYSMTさんとしてて、
今回は全くのゼロからコンパネを作っちゃおう!!

という企画でございます。(企画?)

鉄板とかステンとかアルミとか...
切っても良かったんだけど...
それは大変じゃね?
労力考えたら買った方が安くね?
とかなりますよね?
って事で、肝心のパネルはアクリルにします。

もしかしたら、
一般的にアクリル買って加工するとなると...
かなりお高い...のかもしれません...。

自分の場合、仕事の付き合いで、
アクリル加工を安価で頼める所があるので...

5mm厚で作ってもらいました。



使って無いコンパネを原本に作ってもらいました。

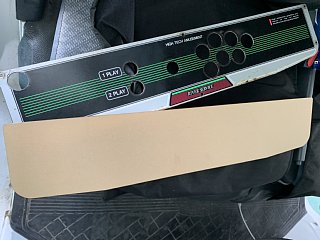

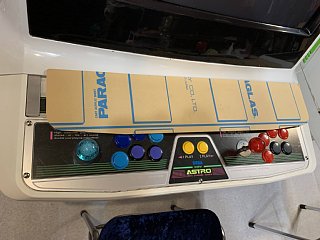

保護シート貼ってあるのが、
作ってもらったアクリル製5mm厚コンパネベース。

頼んだNOTさんが、
昔ゲーセンでかなり遊んでたそうで、
ウチで死ぬほど遊んで良いよ!!
という条件も加えて超絶安価で作って頂きました!!
...多分皆さんの想像よりも安いです。
※コロナで仕切り板の受注が爆発してて、
 端材がいっぱいあるからだって。(なるほど)




このベースさえ手に入れば余裕です。

前回は筐体の中に、
たまたま2P側のハーネスが転がってたのでラッキーでしたが、
今回は2P側のハーネスも用意しないといけません。
もちろんレバーやボタン類も。

レバーやボタン類はどっこでも手に入るから良いけど...

肝心なハーネス...



ここに挿さる専用コネクタを探さなくては...

とりあえず、それっぽいハーネスを落札してみた...

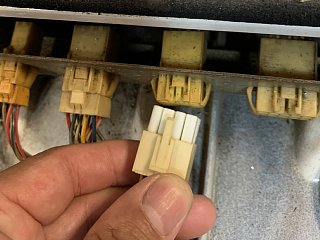

届いた落札した品がこちら...
JAMMAコネクタから色々と生えてます。
もぅ見るからにそこにハマるコネクタじゃないですか!!





ハマるように見えますが...合わない...。
微妙に合わないのです...。

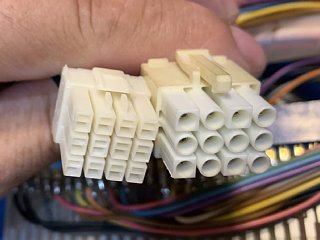

この通り...大きさも形も違っていたのです...。
なんという事でしょう...こんなトラップがあるとは...

慌てて別の(またしても)それっぽいハーネスに入札

今度のは、
セガ2L12B用純正ハーネス(新品未使用)だから多分大丈夫。
新品未使用なのにだいぶ安い...これは競るかな...

で、落札した使えないハーネス...安かったので良かったけど、
※JAMMAコネクタとか付いてるから、
 後でまた使えるかもだけど。


一応、ネタにしないと...

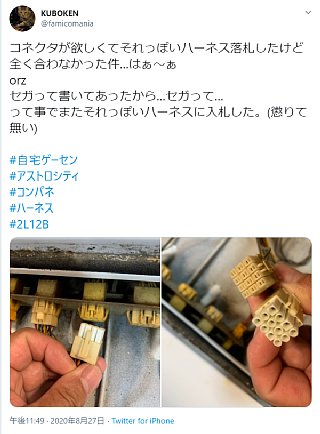

と、こんな事があったよーとTwitterにあげた

ら...



直後にBAKUTENDOさんからこんなコメントが...

教えてもらったサイトで速攻ポチりました。

えぇ。それっぽいハーネスに入札した後ですが...


が、何か?

とりあえず自作派の方は、

アストロシティブラストシティなどの

セガ(AC)系のコネクタ類は、

ここDigi-Keyで揃います。

ネットシティとかもなのかな?

とりあえず、

アストロシティブラストシティなどの、

コネクタ類は、

ここDigi-Keyで入手可能。

大事な事なので2回ほどリンクさせて頂きました。

BAKUTENDOさん凄ぇわぁ...尊敬してます。
しかも元セガの人って...衝撃の事実。

そんな一人で大騒ぎしてたら台風が来まして、

ようやく去ったかなと思ったら...届きました。

これで役者は揃いました...
台風前に揃えば台風の間に作業出来たのに!!
いやまたもう1つ台風10号がすぐ来そう。

とりあえず、日曜日に作業するとして、
今回は準備として、

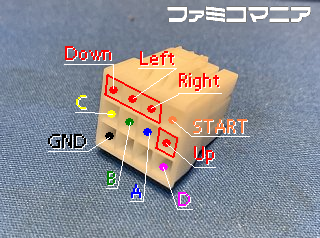

このコネクタのピンアサインを調べました。



こうなってました。
コネクタ(オス)のロックピンを上にした状態で、
ケーブルを挿す側です。
※わっかりづらいかなー...すんません...



ここから見てです...これでわかるかな...。

最下段の真ん中2ヶ所は空いてるけど、
まだ未確認で確定してないので後ほど。

これで準備は完璧に出来ました。

後はパネルに穴開けて、
レバーとボタン固定してハーネス繋ぐだけ!!!!

パネルがアクリルで透け透けクリアなので、
なんか良きステッカー的なの貼りたい。
※貼らないと中の汚いのが丸見えやし...

すぐ思いつくところではカーボン調のシートとか。
せっかくのクリアなので中にLED仕込んで、
パネルに隙間作って光らせたらカッコ良いかも。

という訳で、仕上がったらまた記事書きます!!
※その他まだまだネタ貯まってるんでそれも書いていきます...
