Extra STAGE 01
 -ARCADE CLASSICS(60in1)-
取り扱い注意です。


 あくまでも考察及び「こんな物があるよ」という紹介です。
 推奨している訳ではありませんので、
 この記事によって発生したトラブルにおいて当サイトは一切責任を負いません。
 手を出す場合は完全自己責任でお願い致します。


こちらはPANDORA BOXではなく...
(多分)PANDORA BOX以前のXin1基板です。
80年代のアーケードタイトルが60タイトル収録されています。

収録タイトル
 1. Ms Pac-Man 31. Arkanoid
 2. Galaga 32. Qix
 3. Frogger 33. Juno First
 4. Donkey Kong 34. Xevious
 5. Donkey Junior 35. Mr. Do’s Castle
 6. Donkey Kong 3 36. Moon Cresta
 7. Galaxian 37. Pinball Action
 8. Dig Dug 38. Scramble
 9. Crush Roller 39. Super Pacman
 10. Mr. Do 40. Bomb Jack
 11. Space Invaders  41. Shao-Lin’s Road
 12. Pac Man 42. King & Balloon
 13. Galaga 3 43. 1943
 14. Gyruss 44. Van-Van Car
 15. Tank Battalion 45. Pacman Plus
 16. 1942 46. Dig Dug 2
 17. Lady Bug 47. Amidar
 18. Burger Time 48. Zaxxon
 19. Mappy 49. Pooyan
 20. Centipede 50. Pleiads
 21. Millipede 51. Gun Smoke
 22. JR Pacman 52. The End
 23. Pengo 53. 1943 Kai
 24. Phoenix 54. Congo Bongo
 25. Time Pilot 55. Jumping Jack
 26. Super Cobra 56. Ms Pac-Man
 27. Hustler 57. Pac-Man
 28. Space Panic 58. Galaga
 29. Super Breakout 59. Jr Pac-Man
 30. New Rally X 60. Pac-Man Plus

80年代の代表的なタイトルがズラリと並んでますね。
なかなかのチョイスだと思います。

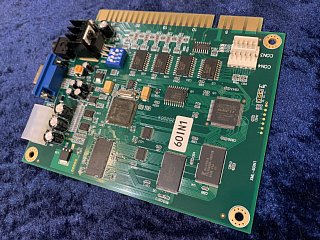

基板はケース等に入っておらず、まんま基板です。かなり小さいです。
MicroSDカードもありません...ROMデータなどは焼かれている模様。

ハイスコアの保存なども可能なのでSRAMはあるはず。
(※電池は見当たりません。)

15KhzのCGAにも対応しているのでJAMMAコネクタ挿せばそのまま遊べます。
31KhzのVGAにも対応し、D-Sub15ピン端子も装備してるので、
PC用の液晶モニタなどにも映せます。
縦画面(Vertical)用なので画面を縦にする必要があります。
トラックボールも2個(1P/2P)繋げられるようになってます。
対応タイトルがわかりませんが。(ぇ?

基板上(表面)にトラックボール接続コネクタ、
ディップスイッチ、音量(可変抵抗)を装備し、

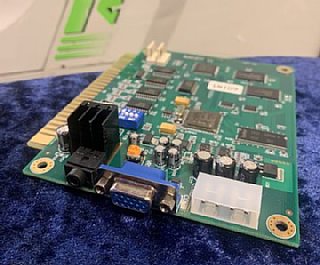

基板側面には前述のD-Sub15ピン端子とIDE電源端子、
オーディオアウトの端子が並びます。
CGA/VGAに対応し、IDEで外部電源可能、オーディオアウトと、
必要最低限にして充分なI/Oだと思います。シンプルで良い!

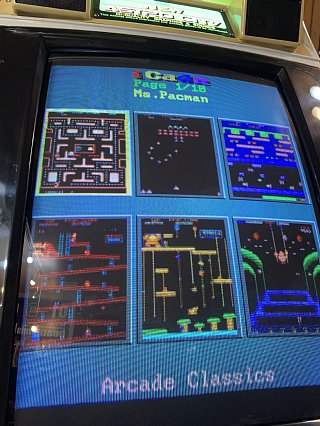

デモ画面は60タイトルの内6タイトルが次々とサムネイル表示され、
1タイトル固定で起動したままには出来ません。
ゲームが終わると、60タイトルサムネイルデモになります。

ROMはオリジナルのまんまではない物もあり、
メーカー名が消されていたり、音が変だったりします。
例えばゼビウスはキャラの一部(黒色かな?)が透過されていて、
ゲームには支障ないけどこれちょっと違う的な違和感があります。
更に効果音が明らかにおかしいです。

遊ぶ分には支障はないけど...
細かい所とはいえやはりオリジナルと違うと「え?」っとなります。

需要があるかわかりませんが、
以下にディップスイッチ詳細を載せておきます。


基板上のディップスイッチで各種設定変更可能です。

PCB DIP Switch Settings
DIP SW3 1 2 3 4
Screen
Orientation
Normal OFF
Flip Screen ON
Display Mode
(CRT)
CGA-15Khz OFF
VGA-31Khz ON
High Score
Saver
Disabled OFF
Enabled ON
System Mode Normal Mode OFF
Test Mode ON


スイッチ4番のSystem ModeをONにして電源を入れると、
セットアップモードで起動します。

System DIPSW Setup
DIP SW1 1 2 3 4 5 6 7 8
Coin 1 1 coin 1 credit OFF OFF OFF OFF
1 coin 2 credit ON OFF OFF OFF
1 coin 3 credit OFF ON OFF OFF
1 coin 4 credit ON ON OFF OFF
2 coin 1 credit OFF OFF ON OFF
2 coin 2 credit ON OFF ON OFF
2 coin 3 credit OFF ON ON OFF
2 coin 4 credit ON ON ON OFF
3 coin 1 credit OFF OFF OFF ON
3 coin 2 credit ON OFF OFF ON
3 coin 3 credit OFF ON OFF ON
3 coin 4 credit ON ON OFF ON
4 coin 1 credit OFF OFF ON ON
4 coin 2 credit ON OFF ON ON
4 coin 3 credit OFF ON ON ON
4 coin 4 credit ON ON ON ON
Coin 2 1 coin 1 credit OFF OFF OFF OFF
1 coin 2 credit ON OFF OFF OFF
1 coin 3 credit OFF ON OFF OFF
1 coin 4 credit ON ON OFF OFF
2 coin 1 credit OFF OFF ON OFF
2 coin 2 credit ON OFF ON OFF
2 coin 3 credit OFF ON ON OFF
2 coin 4 credit ON ON ON OFF
3 coin 1 credit OFF OFF OFF ON
3 coin 2 credit ON OFF OFF ON
3 coin 3 credit OFF ON OFF ON
3 coin 4 credit ON ON OFF ON
4 coin 1 credit OFF OFF ON ON
4 coin 2 credit ON OFF ON ON
4 coin 3 credit OFF ON ON ON
4 coin 4 credit ON ON ON ON

DIP SW2 1 2 3 4 5 6 7 8
Demo Music Yes OFF
No ON
Game Demo
Sound
No OFF
Yes ON
Free Play No OFF
Yes ON
Cabinet Upright/1Control OFF OFF
Cocktail ON OFF
Upright/2Control OFF ON
Cocktail ON ON
Trackball
Orientation
Normal OFF
Exchange X/Y ON
Trackball
Signals
Normal OFF
Exchange DIR/CLK ON

全60タイトルも個々にディップスイッチの設定があります。
Life、Extra Life、Difficulty、などなど...
各タイトルによって設定内容が違います。
Xin1系では細かく設定出来る方だと思います。

で、さすがに60タイトルのディップスイッチ書くの面倒...
需要があれば...やる...かな...


以上!ARCADE CLASSICS 60in1でした。
