Extra STAGE 08
 -Game Elf 412 in 1-
取り扱い注意です。


 あくまでも考察及び「こんな物があるよ」という紹介です。
 推奨している訳ではありませんので、
 この記事によって発生したトラブルにおいて当サイトは一切責任を負いません。
 手を出す場合は完全自己責任でお願い致します。


Game Elf 412 in 1 (Vertical)
(遊戯精霊)



実はあまり種類が無い縦画面です。

縦画面で412タイトルはかなり期待です。

さっそく仕様からチェックです。

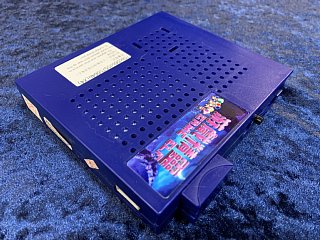

ケースは今までに無いキッチリした感じですが...



なんか変な出っ張りがあったり...

全ての側面に何かしらの端子とか色々あります。

USBコネクター、VGA端子、トラックボール接続端子、ディップスイッチ、
リセットボタン

JAMMA端子

IDE電源端子、音声ボリューム、音声出力端子(ジャック)、SDカード

謎端子

といった感じです。

変な出っ張りはツメで固定されてて、外す事が出来ます。

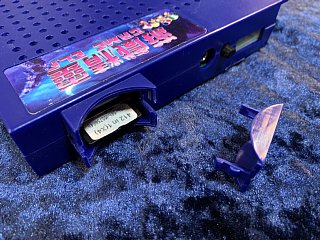

外すと中から...

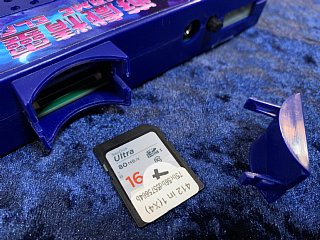

SDカードが...microSDではなくSDカードです。
SanDiskの16GBです。
外部からSDカードにアクセス出来るようになっていますが、
これまたPCでは読み書き出来ないimgファイルになっています。
読み込み(書き込み)の方法はこちらにまとめました。

ケースを開けてみると...



L字基板とかではなく四角い基板です。

ヒートシンクが...と思ったらポロっと剥がれました。



CPUはデュアルコアのA20ですね...良くわかってませんが;;

映像出力はVGAとCGAにも対応してるみたいです。

まずは接続して電源を入れてみます。

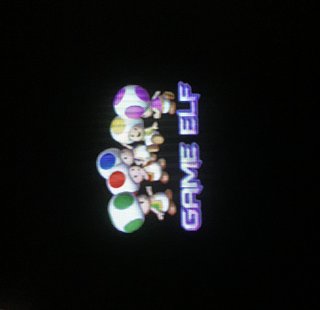

何この可愛いキャラクター...縦になってっけどな。

なるほど...SDカードによって、VerticalとHorizontalがあるんですね。

Game ElfはVertical(縦画面)412in1とHorizontal(横画面)715in1の2種類。
これはマザーは同じでSDカードの内容によって変わるのでしょう。(多分)

そして筐体のテストボタンを押すと設定モードになります。
※何も押さないと通常起動します。

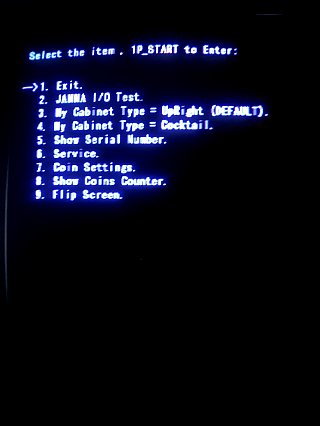

まずは設定モード



BGMも無しでこのDOS/V...ぃゃ、Z80やBASICのような画面は自分的大絶賛!!



Service.の項目。
ディスプレイモードはCGAになっています。
更にディップスイッチの1をOFFにしないといけません。(二度手間?)

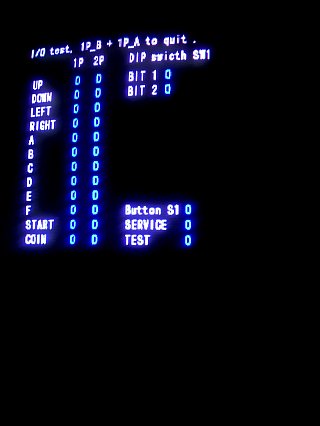

JAMMA I/O TEST.の項目。
非常に良い感じです。
GUIよりかこのUIのがダントツにカッコ良い!!

では、通常起動してみましょう。

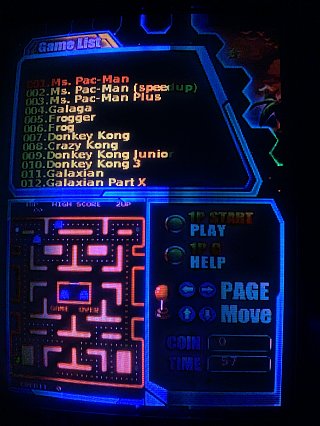

んーと...



なんか...色合いと...明暗がところどころ違う...
ブラウン管特有のカメラ写りではなく、実際におかしいです。

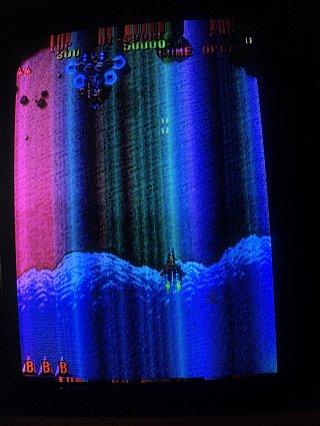

試しに雷電を...いやもう右半分暗いし色合いもおかしい。



酷い...上部のスコアとかもおかしな事になってる;;;



伝わらないですが、かなりの遅延が。
効果音も遅れてる...モッサリ感が凄くてまともに遊べない...
ストレスハンパ無ぇぞ...。

これは...あれか...CGA出力がダメなのか?
とりあえずCGAでも映りますよ的な設計なのか?
遅延とかはどうなんだ?
CPUはデュアルコアのA20だぞ...良くわがんないけんども。

という訳で、VGAで繋げてみます。(ダウンスキャンコンバーター使用)

設定を変更(ディップスイッチの1をONに)して通常起動。

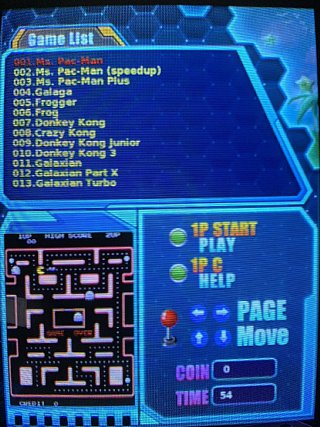

さっきと色合いが全然違うやないかい!!
めっちゃ良い感じのデザインやん。
映りが全然違う...やはりCGAは使えない感じなのか...

とりあえず...何か...タイトルを起動...

!?

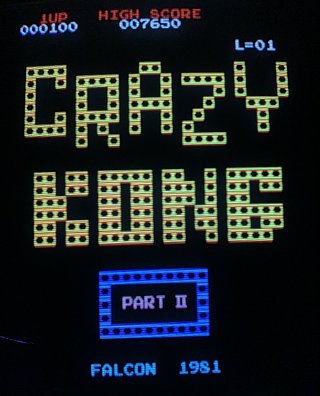

ちゃんとDONKEY KONGも入ってるけど、こっちも入っとんのかい!?
逆に高ポイント。

とりあえずテスト的プレイ...



ダメだ...もっさり...モッサリ感が凄い。
そしてハッキリわかるほどの遅延。



良いタイトルがたくさん入ってて、
収録タイトルはかなりセンスが良いと思うんだけど...



どのタイトルもはっきりわかるほどの遅延。
タイトルによっては動作自体がスローでカクカクなのも。
その場合は音楽もモッサリする...。

デュアルコアのA20はダメなのか?

結果...まともに遊べない。

設定画面でブチ上がったテンションがイッキに落ちました...


ただですね...ちょっとYoutubeで探してみたら...
海外でいろいろ上がってるんだけど、
どうも普通に動いてるんだよね...これ、もしかして個体差?
ハズレ引いちゃった感じですかね...。
※誰か何か知ってる人いたら教えて下さい。(切実)


収録タイトルリスト...いりますか?

他社様が作ったリストのリンク貼っておきます。
