  GAME AXE用AV出力ケーブルの製作


任天堂非公認のパチモノファミコンもかなりのバリエーションになって来ました。
一際異彩を放ち話題になった液晶画面付き携帯型ファミコン、
GAME AXEのAV出力ケーブル製作です。
GAME AXE以外のパチファミ系にも同じ端子(9ピンミニDIN)で使用出来るのがたくさんあります。
パチモノマニアはこれ一本作れば世界が広がります。(簡単だしオススメ。)

そして作った後になって気付いたのですが...

メガドライブ2のAVケーブルがそのまま使用可能...でした...。

とはいえメガドラ2のケーブル探す(買う)のが早いか作った方が早いのか...
といったところだと思うので、製作方法とりあえず公開します。

必要な部品
9ピンミニDINプラグ
 1個
ビデオケーブル
 長めがオススメ。
 (ステレオでもモノラルでも可)

全て秋葉原の電子パーツショップ等で簡単に揃います。

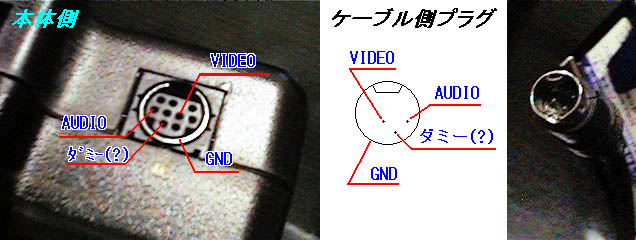

配線はこのようになっています。

まず、ビデオケーブルのどちらか片方の端子を切り落とし、
ケーブルから線を剥き出します。
この時点でビデオ信号、オーディオ信号、各GNDを、
しっかりと把握出来る状態にしておいて下さい。

DINプラグ側は、必要の無い6本のピンを予め抜いておくと作業し易いです。

DINプラグカバーをビデオケーブルに通すのを忘れずに!!

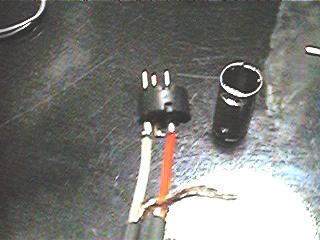

通したらDINプラグのピンにそれぞれをハンダ付けします。


GNDはビデオ、オーディオ共に外枠にハンダ付けします。

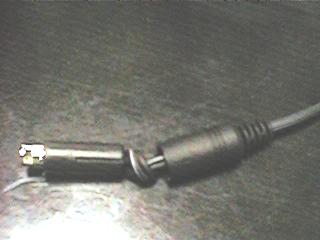

プラグ側でケーブルを結び(抜け防止)カバーを被せれば完成です。

さて、無事TV画面に映し出されたでしょうか?

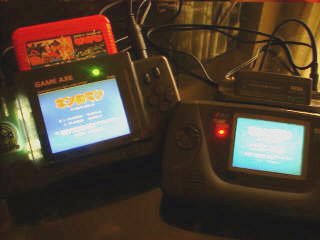

GAME AXEのLCDをONにすれば二画面で楽しめます・・・(^_^;)

そこで思い立ったこんな使用方法。

GAME AXE+GAME GEAR(TVチューナーの外部入力を使用)
で対戦ボードゲームなんか如何でしょう?
応用として、車の助手席と後部座席で対戦とか。

そしてこのケーブル、何本か製作して、
当時のイベント(オフ会?)で欲しい方に配布したのですが...

なんとっ!!

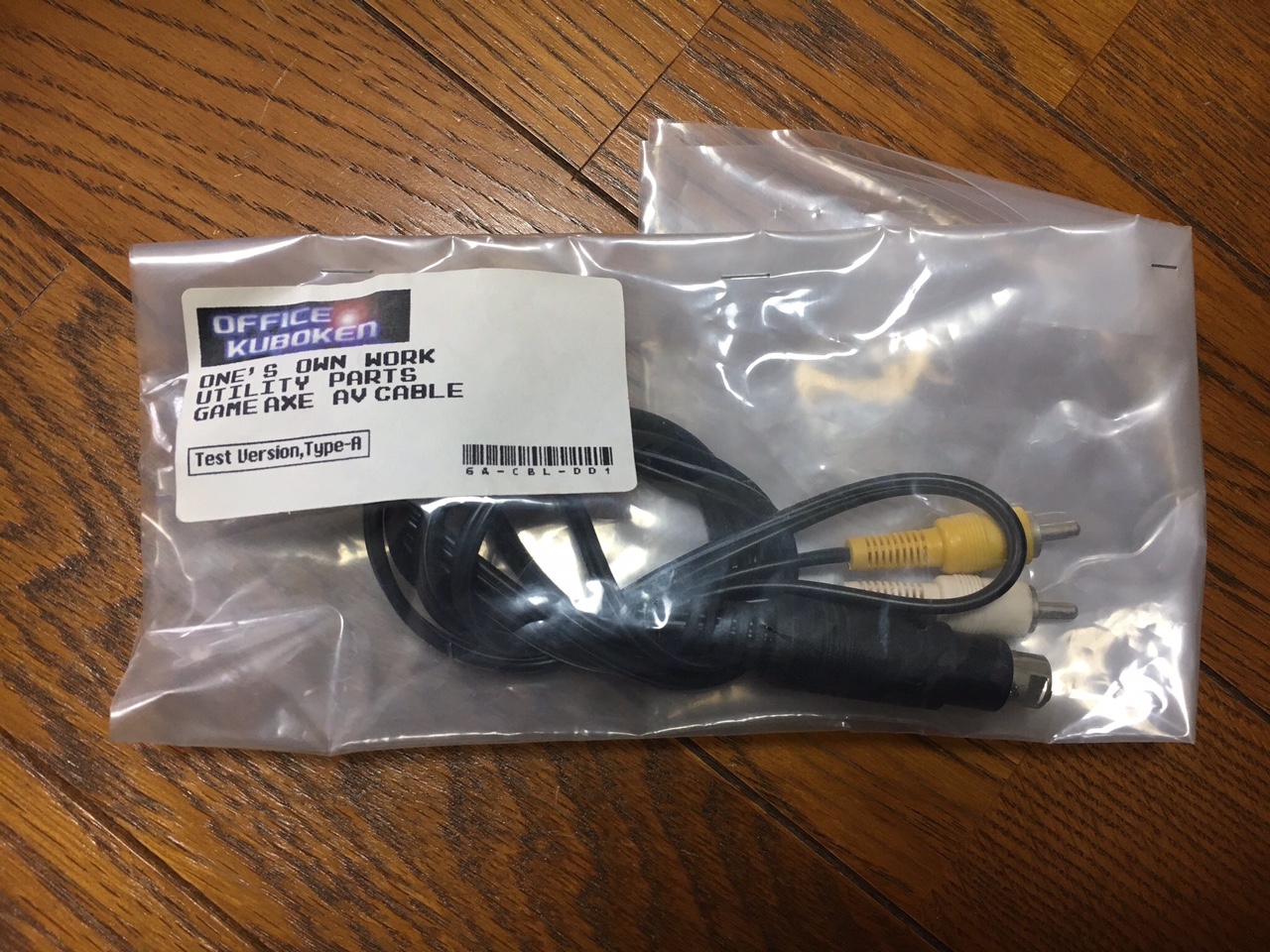

当時のまま所有していた方が...

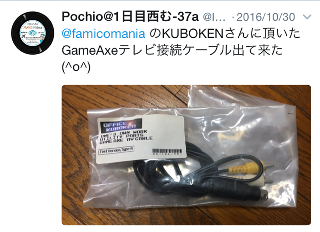

10年以上の時を経てツイッターにUPしてくれました!
この時点で18年前のモノ...Pochioさん!ありがとうございます!

パッケージとか凝って作ってたよなぁ...俺。www

尚、失敗して壊れたとか怪我したとか、
この記事を参考にして起こった事故・損害については、
当方では一切責任を負いません。
自己責任において実施して下さい。
