  GAME AXE用AV入力ケーブルの製作


GAME AXEには画面が付いてます。
携帯用なので当たり前ですが...

そこで今回はその画面をモニタとして使用するという、
なんとも画期的で芸術的なGAME AXE用AV入力ケーブルの製作です。

簡単です...というか、最初作ったのですが...
今どき100円均一で買えたり、家に余ってたり...
そんなケーブルがそのまま使用可能だと気付いて脱力感。

作るよりか買った方が早いです。確実に。

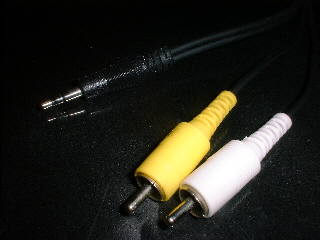

よくあるこんなAVケーブル

ステレオピンプラグ
←→

ミニピンプラグ

このケーブルがあればそのまま使用出来ます。(^^;)

という訳で製作法なんていらないとゆーね。(ーー;)

一応配線は...

↑の通りになってます。
ステレオピンプラグ←→ステレオミニプラグの場合、
音声L側(普通は白)を映像出力に、音声R側(普通は赤)を音声出力に繋いで、

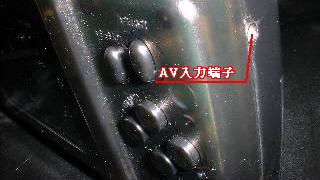

ステレオミニプラグをGAME AXE本体の右横にあるAV入力端子、

に繋げばOKです!!

これでもちろん携帯としても、簡易モニタとしても活用出来ます!

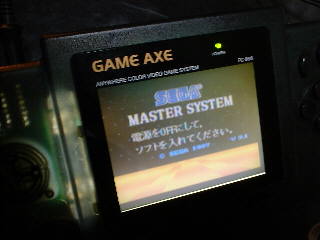

GAME AXEの画面にマスターシステムの画像とか...(^^;)

ちなみにSEGA製ゲームギアのTVチューナー用AV入力ケーブルがそのまま使ます。

何でGAME AXEってセガ系のケーブルばっかり互換してるんでしょか!?


尚、失敗して壊れたとか怪我したとか、
この記事を参考にして起こった事故・損害については、
当方では一切責任を負いません。
自己責任において実施して下さい。
