スーパーファミコン RCA端子化改造

“専用ケーブル”ってのは何とかならないもんですかね？

出力はみんな同じNTSCなのにハード側のコネクタがみんな専用。
（初期のプレステはそのまま繋げて便利だったんだけどね。）

夜中にハード引っ張り出してTVと接続したらケーブルが断線してた...。
普通のビデオケーブルだったら予備あるのになぁ～...。
という事態に夜中にちゃちゃっと作成しました...仕上がりの汚さご了承願いま。

簡単なジャンパー配線です。

参考画像	部品	個数	備考
	ビデオ端子（RCA）	3	ビデオ（黄）、音声（白）、音声（赤）
	リード線	5	5色用意すると解り易い。

たったこれだけです。（＾o＾）
早速、東京は秋葉原、大阪は日本橋の電子部品店、
沖縄は宜野湾の沖縄電子で揃えましょう。
そんなに苦労しないで簡単に揃う筈。
何かのジャンクから流用しても良いし、
その辺に転がってる気がする。
（↑自分の部屋がそうなだけかも。）

ではスーパーファミコン本体をバラバラに...。

スーパーファミコンは特殊ネジを使用しているので、
通常の＋や－ドライバーでは回りません。ｑ（ーoー）ｐ
専用のドライバーが必要です。
Amazonで簡単に購入可能です♪
1本持ってれば後々便利なのでおすすめの工具です♪

慎重に基盤を取り外したら基板後方の端子付近をチェック。

① VIDEO GND	(基板上番号5)
② VIDEO OUT	(基板上番号9)
③ AUDIO (L)OUT	(基板上番号11)
④ AUDIO GND	(基板上番号6)
⑤ AUDIO (R)OUT	(基板上番号12)

と、なってます。
それぞれにリード線をハンダ付けします。

スーパーファミコン本体（ケース）側を加工します。
適当な空きスペースにビデオ出力端子を取り付ける穴を空け、
ビデオ端子をビス等でガッチリ固定します。
この時、ケースと基盤(その他の部品)が干渉しないように注意!!
(ケース後方右側上部が良い感じにスペースがあります...一番上の画像参照。)

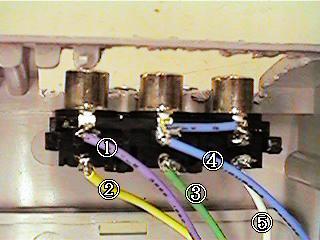

ケース側に端子を固定したら、
さっきのリード線の反対側を端子にハンダ付けします。

AUDIOのGNDはL、R共に繋いで下さい。
（画像見れば解りますね...。）
これで配線は終了。

基盤を丁寧にセットし、元に戻します。

通常のビデオケーブルで繋いでみて下さい。
ちゃんと映りましたでしょうか？
音も出ていますでしょうか？
あまりにもノイズが多いとかいう場合は、配線のとりまわしや、
リード線を太い物に換えてみると改善する場合があります。

尚、修理に失敗して壊れたり、怪我したりとか...
当方では一切責任を負えませんので、
怪我には充分注意し、完全自己責任で実行して下さい。
