ASTRO CITY - 電源修理 -

はぃはぃはぃはぃ、そろそろあれですよね、
時期的にこの辺の筐体は電源が壊れる頃。
壊れるというよりかは、MAX5V出ないとか、
そんな電圧降下状態で基板がまともに動かないとか...
そんなんなりますね。

例えばゼビウスは背景チラつきバグり状態...
PGM系はPGMのロゴ出た後起動せず...


オークションでは実働電源が結構な値段で落札されておりますが、
結局中古ですよ？
これまた近々壊れるんじゃね？っていう感じですよ？

って事で修理して使えるようにしましょ♪

修理というより新たなスイッチング電源を購入して、
一部新品のスイッチング電源から電源供給する感じです。

こちらの記事は筐体導入記のこちらの記事と同内容になります。

アストロシティが例題になりますが、
ブラストシティその他にも流用可能かと思われます。
ただ、配線間違えたりすると破損や最悪火災などもあり得るので、
充分に注意してテスターで測りながら確実に作業して下さい。

今回は縦画面ASTROが電圧降下状態になってしまったのです。

前に横画面ASTROが同様に壊れたんですが、
そんな2020年にここでこんな修理の記事を書いてたので...

これを見ながら修理に挑んだのですが...

外した純正電源の基板と睨めっこして...

気付いた。

もっと単純に修理出来るんジャマイカ！？

要は新規の電源から12V、5V、-5Vを供給すれば良いので、
純正基板の12V、5V、-5V部分をパターンカットし、
そこにバイパスさせるだけで良いのでは？？？

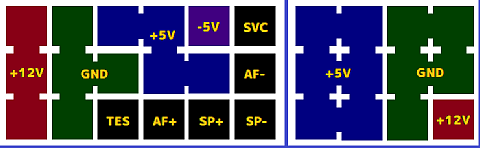

という訳で、アストロシティ電源のピンアサイン...
6×3＋4×3のコネクタ...

こうなってますね。

前回と電源ユニットの形は違ってるけど、
ピンアサインは一緒でしょ...多分...
※...一応ちゃんと確認して下さいょ!!

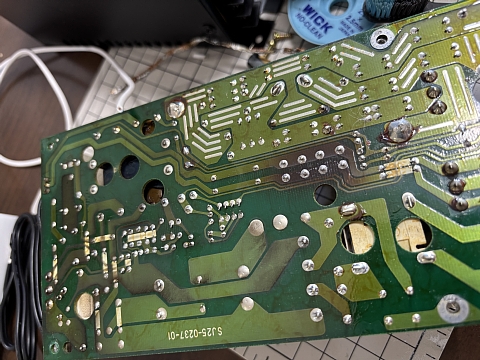

基板側を外して見てみると...

なんか焦げたりしててヤバいっすねｗｗｗ

基板側はこんな感じになるので、

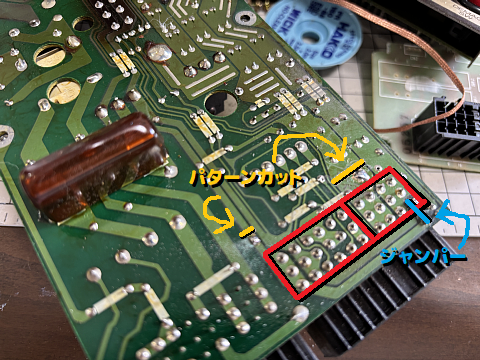

コネクタ裏側をこんな感じに、
黄色のとこをパターンカットして、
青色のとこをジャンパーさせて...

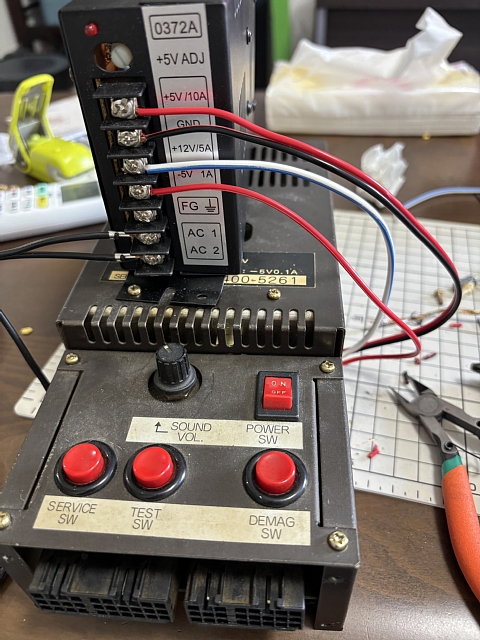

こんな感じに(太めの)リード線を半田付け

新規のスイッチング電源に(間違いのないように)繋いで、

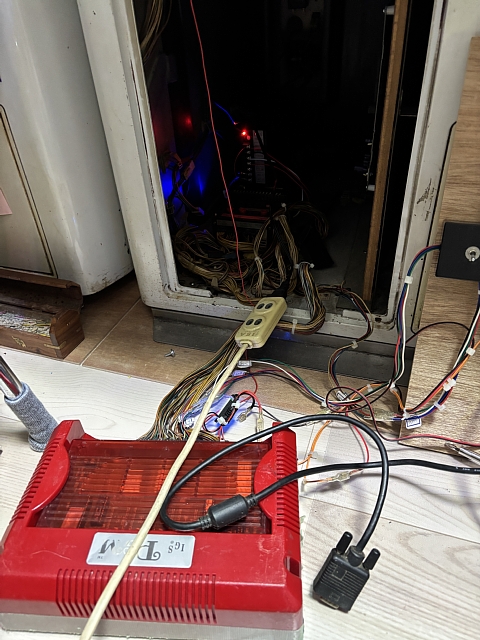

とりあえず延長コードで繋いで...

いざ！電源ON!!

アレ？

音は出るけど画面が出ない...

そりゃそうよ、元の純正電源のスイッチ入れてないもの。
※...ブラウン管にはこっちから電源供給されてます

前回も同じ事した気がする...

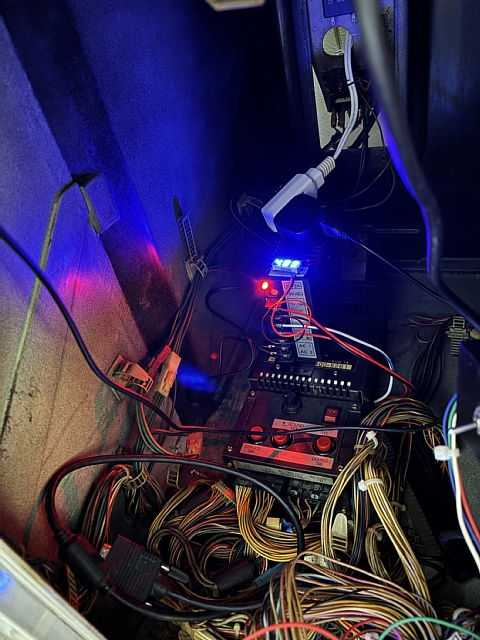

俺的定番の電圧計も繋げました。
※...電圧計のパーツが余ってる;;;

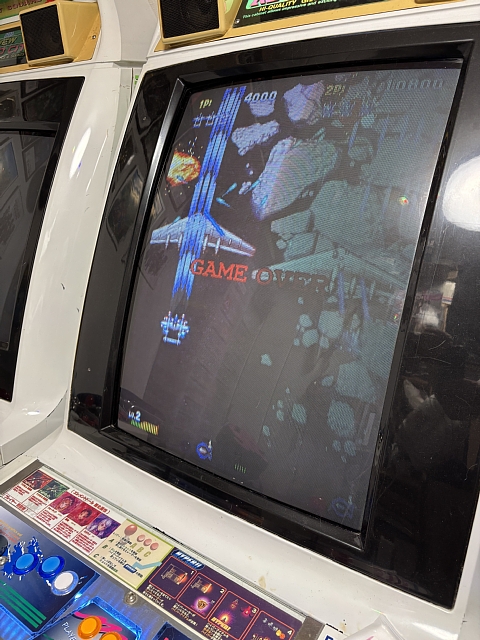

見事電源復活!!

無事に色々と起動できました!!

Have a good FAMICOM life!!
それでは、良きファミコンライフを!!
