beatmaniaIIDXアケコンを
本当のアケコンに改造(後編)

前回、アーケード(同等)のボタンに組み替え、
ホントのアーケードスタイルコントローラになった!!


残るは見た目だけ!!

っと、思われました...が......

鍵盤の場所によって重さが微妙に違う...
っていうか全体的に重い...硬い...

とか色々あったけんども、

何よりも問題だったのは、

たまに反応しない!!

という...やっぱり...中華とはこんなもの。

っという訳で...

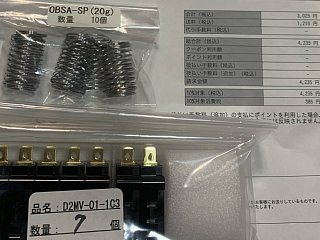

オムロン製マイクロスイッチ[押圧50g]
D2MV-01-1C3
× 7個

照光式押しボタン用スプリング
OBSA-SP(20g)
× 1袋(10個入り)

ポチりました。



送料入れて総額4,235円...
中華の全セットより高い...

あと、やっぱり光らせたい!!

という事で...色々調べてたら...

こここんなに良いモノががが!!!!

青×7と白×2...ポチりました。
送料入れて総額2,820円...
中華の全セットとほぼ同等の値段...

そしてそして...

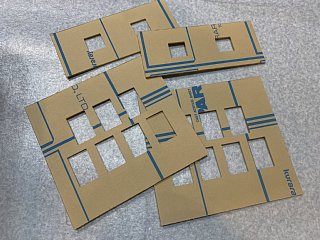

頼んでたアクリル板が仕上がりました♪

1P、2P側で将来的にもう1台作るかもなーって事で、
2枚づつ頼みました。

これで全て揃ったので、後は組み替えていくだけです。

っとっとっと...LEDの配線を作らなきゃいけんのか...

照光の電源はUSB(PS2本体に付いてる)からとります。
なので5Vを注文しました。

マイクロスイッチ、バネ、照光用LEDを組み替え、



新たにLEDの配線...配線倍になるから凄い本数になりまんな。

LEDにすると+とマイナスがあるので間違わないように注意!!

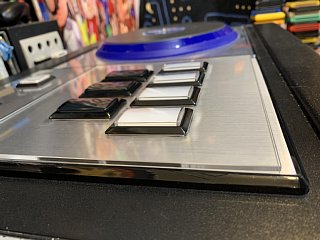

特注で作ってもらったアクリル板には、
アルミ調のシート貼って仕上げました。



ぃゃぁ...カッコ良い!!

細かい文字やアイコンが無くなってしまったけど、
これはこれでシンプルでカッコ良い!!

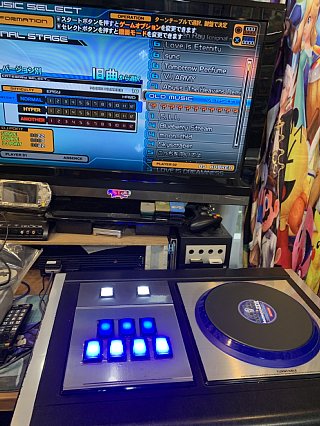

では、PS2に接続してみます!!

コントローラ端子とUSB端子に接続...



おぉっ!!

カッコ良い!!




っと、っと、とと!?

ちょ、ちょっと待て!!

普通、これ、押した時に光るんじゃねーの!?

予想しなかったオチ...

また...配線やりなおさなあかんやん...orz

整流ダイオードが必要なのね...
まだ金かかるんかぃ...orz
DAOコンとか安く思えて来た...マジで。

プレイに関しては以前とは別モノで大満足♪
滅茶苦茶良い感じでピカグレ連発してます!!

この辺のコントローラって、つまり、
マイクロスイッチが命と言って良いでしょう。



※今回も言っておくけど...
※こんなに本格的なの作ってますが...
※自分のプレイスタイルが...
※5KEYモードの...更に...
※スクラッチをオートにしてるとか...
※恥ずかしいから内緒だぞ。
※絶対に内緒だからな!!!!!!
※そして次回、照光編になります!!




 当記事を参考に作業してのケガや、
 改造の失敗、物品の破損など、
 当サイトは一切責任を負いません。


 ノコギリで手を切ったり、
 ハンダでの火傷など、
 くれぐれもケガに注意をして作業して下さい。


 全て自己責任でよろしくお願いします。
