beatmaniaIIDXアケコンを
本当のアケコンに改造(光編)

前回で完成したはず。
というかするはず...だった後編
...



LEDも点灯...させたけど...LED光りっぱ。
普通は押した時に光るやん...

という訳で、

後編(こうへん)に続く光編(こうへん)です。

押した時に光るようにするには...

調べたら思ってたよりちょっと大変です。

いくつか方法はあるみたいですが、
ねうとんさんの蒼い車輪ブログを参考にさせて頂きました。

前回でLED組み込んでいますが、
LEDはここで購入しました。
※自分の好きな色と電圧(5Vか12V)を選択。

LEDを光らせるので電源が必要になります。
自分はPS2本体に付いてるUSBから供給させるように、
5VのLEDを選択しました。
別途ACアダプタなどで電源供給される方は、
それに合わせて12Vか5Vか選んで下さいね。

では、ここでまとめて必要なモノ、

照光用LED × 9個
※スタート、セレクトも入れて9個。
※もちろん7鍵盤のみの7個でもOK
※もちろん電球でも構いません。
※(電源によって)5Vか12Vも選んで下さい。
※オススメはここのLED


整流ダイオード × 18個
※7鍵盤とスタートとセレクトで18個必要。
※1つのボタンに2個必要です。
※もちろん7鍵盤のみの14個でもOK
※役割は電気を一方通行にするもの。


USBプラグ(オス)
※ACアダプタ使う方はいらないす。
※ACアダプタ使う方はACアダプタ用意してね。


平型ギボシ
※各リード線の接続に使います。
※大量にあった方がよろし。


リード線
※それなりにあった方がよかろう。

あとはハンダとか熱収縮チューブとか。

全て揃ったらとりかかります!!

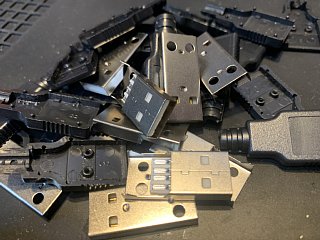

USB電源ですが...この改造の為に、
オスの自作プラグをポチったら、



こんなに来ちゃった編。(電子部品あるある)

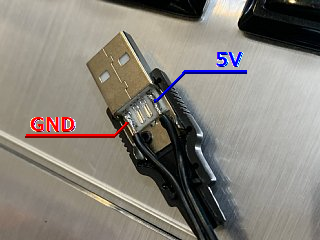

5V電源とるだけなんで、
画像の位置から5VとGNDの2本ハンダ付けするだけ。
PS2本体からなのでリード線は長めにしました。

あとは整流ダイオードを使った配線を、
既設の配線の間にかましていく訳ですが...

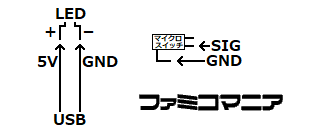

現在の配線がこの状態です。
実際の7鍵盤の裏を見ると...



こんな感じで配線されてて蜘蛛の巣です。
LEDの配線を外すと...



こうなります。
※今から新規で配線する方は全部読んでやりやすい方法で。
※今から配線するならもっと効率よく出来るはず。

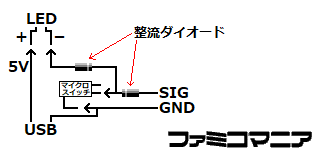

この配線を、



こんな配線に変更します。

ややこしいですね。
ややこしいです。

どう変更するのかわかりやすく図にします。

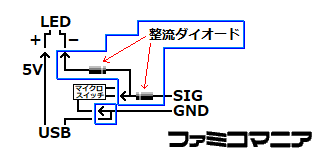

この2ヶ所の青枠の部分を追加すれば良いので...

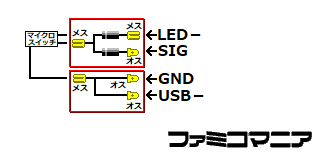

もっとわかりやすくすると、



この赤枠の2種類の部品をボタンの数だけ作ります。

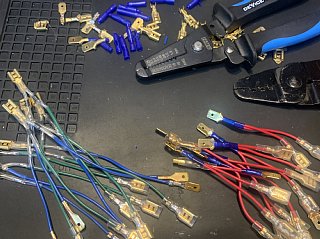

実際作ったのはこれ。
長さはこれ位あれば良いんじゃね?という適当さ。
※更に数回間違えて組んでしまった...
※ので、整流ダイオードの足は短くなるわ、
※間違えたメスに無理矢理オスをハンダ付けしてるわ、
※ものすんごい時間かかってます。


これを光らせたいボタンの数だけ作ります。



※上方のカスは間違えて組んだ際に出たゴミ...
※自分が使ってるストリッパと圧ペンはこんなの。


この回路まとめて基板で組んでも良いと思います。
※その場合は基板の設置場所確保、
※と、そこからの配線の長さを計算しないとね。
※それが面倒だったので(ry


組んである配線を外して、
作った部品を間にかましていきます。
※整流ダイオードには向きがあります。
※向きを間違えないように注意!!
※間違えるとGNDに5Vが流れる為、基板死にます。

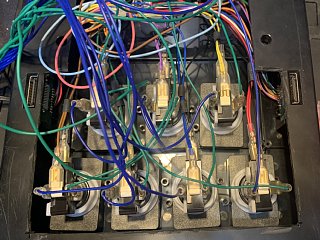

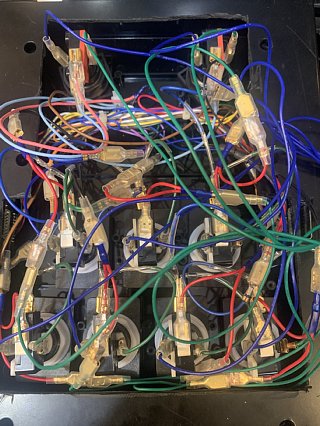

出来た...けど...この見事な蜘蛛の巣っぷりは、
メンテとか最高に嫌な感じだし、
断線とかもしそうだなー...
無理にひっぱられてるとこないか念のため確認しましょう。

USB電源(またはアダプター電源)があれば、
ゲームを起動しなくても、
押した時に光るかどうかはチェック出来ます。

変な動作したり異音とか高熱とか煙とか...(危険)
すぐにUSB(またはアダプター)ひっこぬいて下さい。
※その場合は全部細かく見直しましょう。

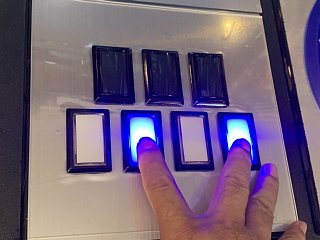

仕組んだボタンが全て押した時に点灯すれば完成です!!

最終的にセレクトとスタートは点灯しっぱでも良いな。
とか思ってこの2つのボタンのみ点きっぱにしました。

全然上手くないのでUPるの迷いましたが...
ちゃんと押した時に光ってるよ動画です。



※プレイ動画ではないです。
※あくまでも押した時に光るよ確認動画です。


アーケード同様のカチャカチャ感(ちょい軽くしてるけど)と、
この光るエフェクトでホントにプレイしてて楽しいです♪
※プレイ中殆ど手元見ないけどな。
※カチャカチャ音うるさいっぽいけど、
※実際そこまでは...という感じです。


今頃弐寺?という感じではありますが、
今頃ハマっている方(自分)向けにと、
あとは備忘録的な感じです!!


 当記事を参考に作業してのケガや、
 改造の失敗、物品の破損など、
 当サイトは一切責任を負いません。


 ハンダでの火傷など、
 くれぐれもケガに注意をして作業して下さい。


 全て自己責任でよろしくお願いします。
