ずっと愛用していたリージョンフリー化したGENESIS3が、
突如画面が映らなくなり...音も出てない...けど、
あの独特なブゥーンというノイズは発してるので、
本体に電源は走ってる...
分解したけどなおすのしんどそうなので、
埃を被ってたメガドラ(1)+メガCD本体を持って来た。
やはりこれ大きくて邪魔ーメガCDと合体してるしー...
んで、久々に起動したけど、
相変わらずのノイズ(特に最初のSEGAのロゴ画像)と、
クッキリハッキリしてないビデオ端子の映像。
RGB出力も出来るっぽいけど、
ファミコンと同じ環境でこの液晶TVに繋げたいので、
S端子出力化する事にしました。
※Panasonic VIERA TH-14LB2です...
メガドラのS端子出力化を検索すると、
色んな所に色んな方法がUPされてますので、
細かい回路図なんかは省略します。
必要な部品...全て安くで揃うはず。
参考画像 | 部品 | 個数 | 備考 |
![]() |
S端子コネクタ (メス) |
1 |
基板固定用ではなく、 本体固定用の方が、 綺麗に設置出来ますね。 |
![]() |
リード線 | 適量 | 3〜5色あると解り易いかな。 |
![]() |
トランジスタ 2N3904 |
1 | (^o^) |
![]() |
抵抗 75KΩ | 1 |
チップ抵抗でも構いませんよ。 自分は嫌いですけど。(^^;) |
![]() |
抵抗 33Ω | 1 |
チップ抵抗でも構いませんよ。 自分は嫌いですけど。(^^;) |
![]() |
電解コンデンサ 220μF |
1 |
単位の読み方は、 『まいくろふぁらど』 |
本体とTVを繋げる為にS端子ケーブルも必要です。
音声はヘッドフォン端子からステレオで繋げましょ。
S端子出力化を色々見て、
一番スタンダード(っぽい)繋ぎ方にしました。
ここがわかりやすいかと。
まずは分解ですが...

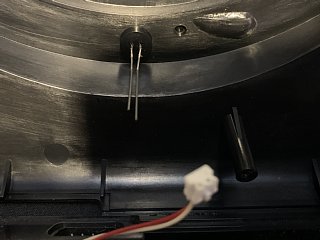

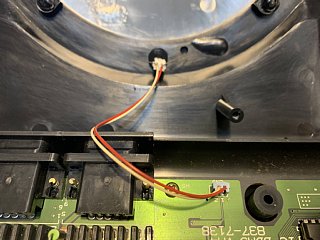

上下でLEDの線が繋がってるの注意です...引っ張らないで下さいね。
LEDの足を真っ直ぐにすればコネクタが外れます。
そしてお約束が...

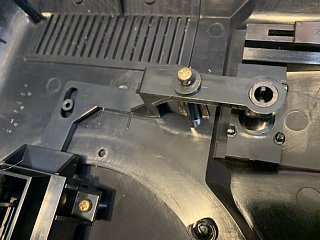

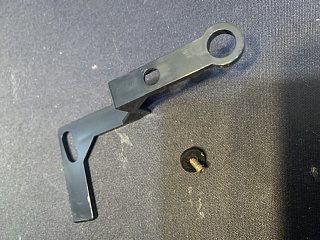

このスイッチ連動のカートリッジロックの部品を外します。
そしてこれは捨てましょう。
※とっておいてもかまいません。
本体側に戻って基板を外します。
ハンダ面(裏側)にハンダ付けした方が楽かと。

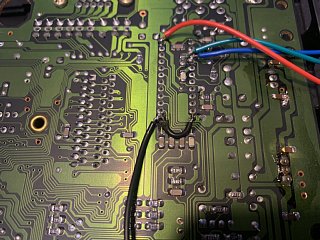

ここになります。
SONY CXA1145の1、12、15、16、24にリード線ハンダ付け。
トランジスタ、抵抗、コンデンサをハンダ付け...
自分は基板を使わずに熱収縮チューブで絶縁して束ねました。

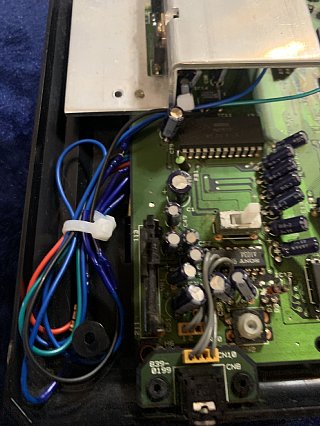

こんな感じで基板使わずに絶縁処理して隙間へ。
※メガドラは隙間がいっぱいあって良いですね。
ガワにS端子コネクタの穴開け
S端子コネクタ(メス)を固定して、
基板を元に戻してガワを組み直します。
電源スイッチ、ボリュームの噛み合わせ要チェック。

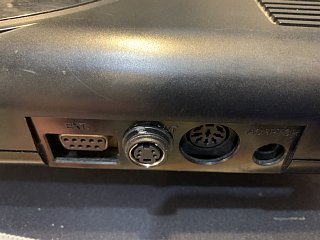

本体裏側に設置したS端子はこんな感じ。
※もぅちょい純正っぽくなるかと思ったんだけどなぁ
では、繋いでみましょう。
電源入れてすぐにわかる美麗画像!!
色んなサイトでやってるけど、
これはやりたくなる画質。

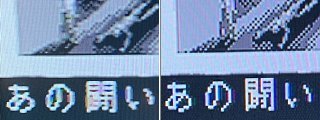

んでやっちゃったよ...比較画像。
わかると思うけど、
左がビデオ端子(コンポジット)映像で右がS端子映像です。
滲みがなくなってドットがハッキリしているのがわかりますね。
こんなにハッキリわかるとは...S端子凄ぇな...
プレステ2の時もビックリしたからなS端子の映像。
これ、超絶にオススメ改造です!!!!!
