コンパクトな携帯機に改造したファミコンになります。
互換機では色々出てますが...
こちらはなんと!!
任天堂のファミリーコンピュータ実機の基板を加工して使用する、
もぅ本物のファミコンな訳です。
互換機ではなく、
純正ファミコン本体になります。

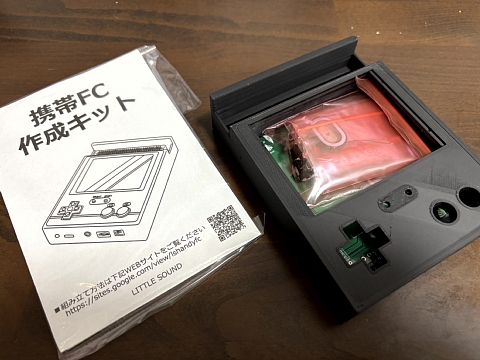

純正ファミコンを携帯機に改造するキットになります。
小さな音(LittleSound)さんから販売されております。
携帯FC作成キットになります。
HRDさんの家電のKENちゃん
・携帯FC作成キット【赤】
・携帯FC作成キット【黒】
・携帯FC作成キット【白】
↑
こちらで購入可能ですが、
なんせ個人で3Dプリンタで量産してる商品なので、
大量生産不可能との事で常に品薄状態です...レアです。
製作手順などは検索すると色々な方が書いてるし、
このキット自体の説明書が、
携帯FC 作成マニュアル
↑
このサイトになります。
とってもわかりやすいです。
なのでここでは製作方法は端折りまして、
マニュアルに載ってないIPS液晶の配線とか、
難所とか...その辺を載せていきます。
購入しようか迷ってる方へのアドバイスになれば良きページです。
まず、ハンダ付け中級以上のスキルは必要です。
つまようじの先っぽくらいのチップ抵抗のハンダ付けもあります。
あとはケースの加工が色々と必要になってきます。
削ったり削ったり削ったり...
で、作るにはこのキットの他にも必要な物が色々あります。
-- 赤白ファミコン(前期)の基板、Iコントローラ --
まぁ本体一式あればおkなんだけど、
前期の基板ね、■ボタンのやつ...とかじゃなくて、
カセット挿す部分(赤いパカパカしたやつ開けて)見て、
青いコネクタが鉄で覆われてたらそれは後期基板。
青いコネクタまんまだったらそれが前期基板です。
分解して基板を見た時に後ろ(電源とか)の部分が一体化してるのが後期。
2枚の基板がシールド線で繋がれてるのが前期。

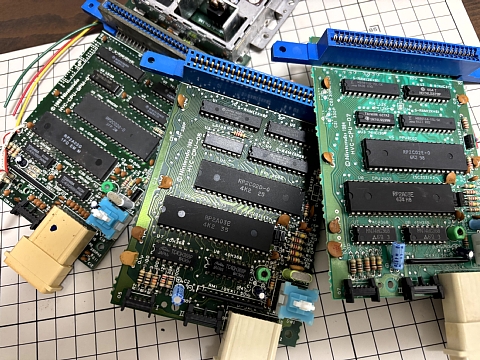

1番左が後期、真ん中と右は前期...前期基板は後ろ部分切り離してます。
基板とコントローラ部分も純正のコントローラのパーツを使用します。
君のおうちにも本体やらコントローラはたくさん転がってるよね??
-- 液晶モニタ(3.5インチ) --
マニュアルには、
Amazonで売ってるAntion 3.5インチモニター 小型オンダッシュモニター
を組み込む方法で載っていますが、
金額は倍くらいになりますが、
AliExpress(海外通販サイト)で売ってる3.5 インチ IPS 液晶ディスプレイ
このIPS液晶だと画質が良いし作るのもちょっとだけ楽になります。
-- モニタ保護用の透明アクリル板 --
横80mm×縦58×厚さ1mm
厚さは1mmだと本体とツライチになるらしい。
2mmでも特に問題無し。
※極端な話これ無くても動作とかに問題は無いけど、
鞄に入れたりして液晶モニタがどうなっても知らんよ。
携帯FCだからな...必須と思う。
なんなら更に保護フィルム貼りたい。
-- リチウムポリマーバッテリーと、
5Vが出力できる制御基板
(もしくはモバイルバッテリー) --
充電池を内蔵して完全な携帯機にするか...
モバイルバッテリーで動作させるか...
スマホは仕方ないけどさ、個人的に携帯機って、
充電池じゃなくて普通の乾電池のが好きなのよね。
充電池だと長期使って無いと色々不具合出るんで。
なのでプレステ3以降のコントローラもあまり好きじゃない。
で、XBOX360のコントローラが電池と知った瞬間は嬉しかったねぇ...
なので自分は充電池は内蔵せず、
USB電源かモバイルバッテリーで動作するようにしました。
あと、縦縞ノイズ除去する場合は、
-- 積層セラミックコンデンサ 2.2μF --
×1個必要
縦縞ノイズ除去しなくても良いけど、
小さい画面でもやはり違いが出ます。
-- 道具類 --
まぁ電子工作する一般的な道具類必須。
リード線は細いヤツが良いです、
※ちょい太目でやって組むの大変でした。
※太目のリード線使わないといけない箇所もあります。
ニッパー、ピンセット、カッター、
ハンダこて、ハンダ、ハンダ吸いとり線、
ハンダ吸い取り機があったりすると便利。
ちなみに自分が使ってるのははんだシュッ太郎です。
あと棒ヤスリの類はあった方が良い。(丸い棒とか)
カッターで削れる直線的なトコはカッターでやった方が早い
あと透明アクリル板を貼り付ける為の両面テープ
そんな感じだと思います。
では製作に入ります。(マニュアル見ながら作って下さいね)
2ヶ所の抵抗を差し替えて...
拡張コネクタ、1コン、2コンのコネクタ、リセットボタンを除去。
拡張コネクタ除去が大変かも。
自分はスーファミコントローラ端子に改造したりしてたので、
慣れてます...面倒な場合はコネクタ後ろ部分からピンを1本1本切り、
ハンダ関係無くコネクタを物理的に除去した方が早いかも。
でもこれ基板壊すリスクもあるので慎重に作業して下さいね。(非推奨)

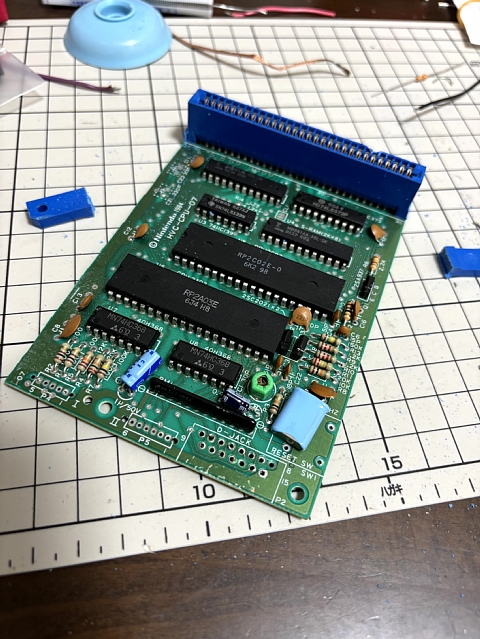

青いコネクタの耳も(ノコギリで)切り落とし、
基板左側の凸凹してる部分も削りました。
とにかく究極の小ささに...

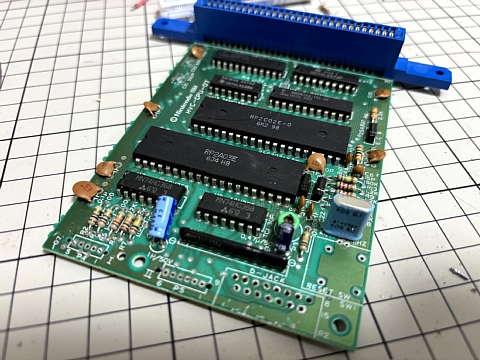

コンデンサやオシレータを寝かせて、
基板表面の高さを5mm以内

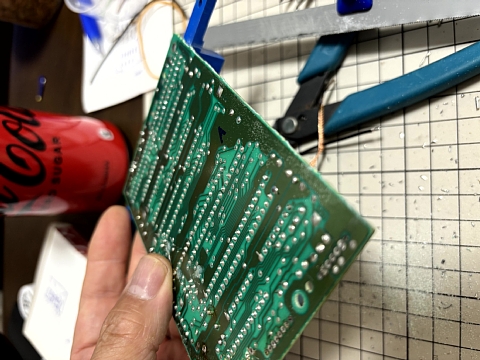

裏面を2mm以内にする。
裏面の足の出っ張りも全部ニッパーで切り落とします。
ファミコンの基板の他にキット付属の基板×2枚に、
色々とハンダ付けやらなんやらしていきます。

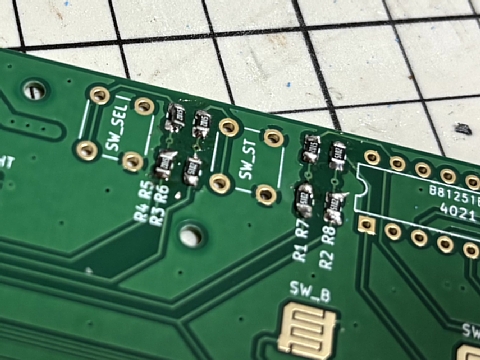

コントローラ基板にチップ抵抗のハンダ付け(×8ヶ所)があります。

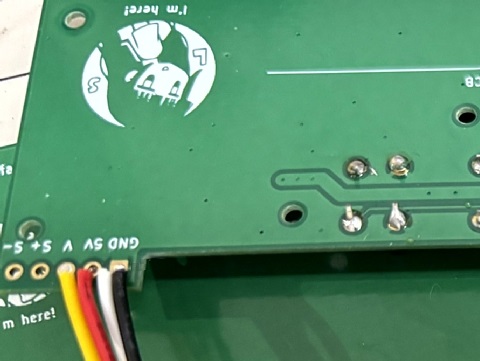

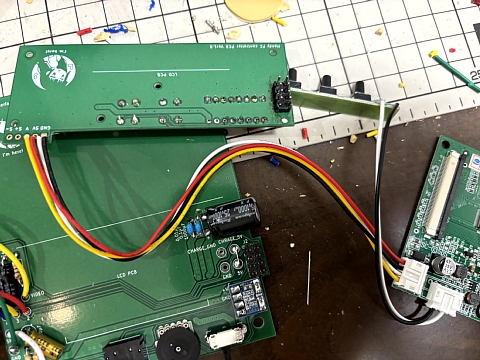

IPS液晶モニタのハンダ付けは、
こんな感じで、
白黒をGND、赤を5V、黄をVにハンダ付け。

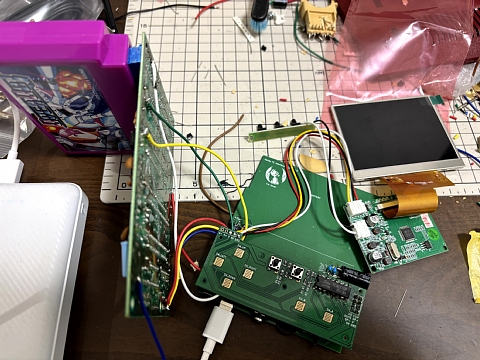

仮組みして電源ON!! で起動チェック...
うんともすんとも...液晶モニタとか全く反応無し。
電源すらきてないっぽい...
ぃゃぃゃいやいや、
液晶モニタのフラットケーブルの向きが間違ってました。
※何の説明も無いんだもの。

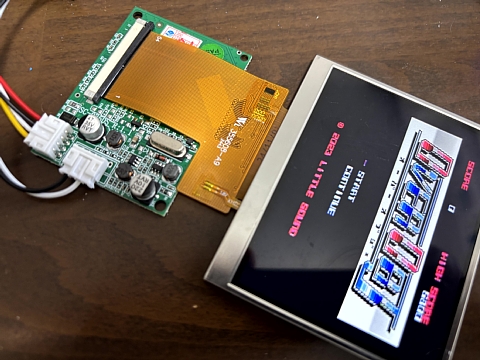

フラットケーブルの向きはこうです。

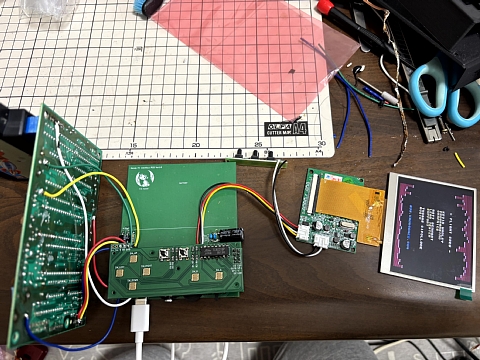

で、ちゃんと映りました♪
この時点でちょっと感動です。
違うカセットもちゃんと映ってるんで大丈夫でしょう!!

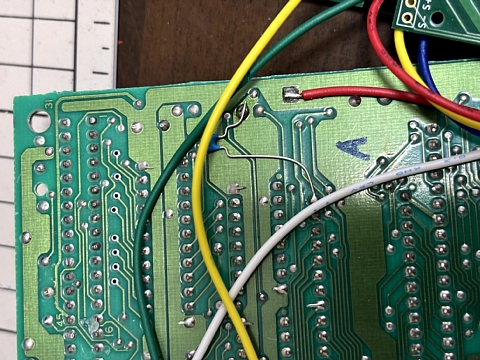

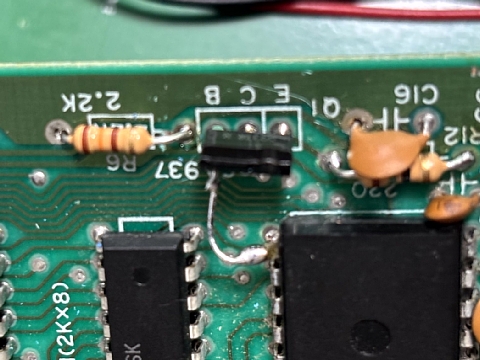

ちなみに縦縞ノイズ対策もやりました。
ここのページで(後期基板の)方法を詳しく載せてますが、
前期基板はトランジスタの向きが逆になるので注意です!!
※画像を参考に!!
裏面のコンデンサは同じです。(わかりづらくてスマソ;;;)
そしたら後はケースに収めていきますが、
ここからが結構難所...でした...
液晶モニタがキッチリとハマらず、
ケースの枠部分を削って削って削って...
削ってハメての繰り返しになります。
下よりも上側と左右を削りました。
※カッターと棒ヤスリ両方使いました。
液晶固定パーツのネジを締めすぎないように注意!!
※締めすぎるとすぐにバカになんぞ!!
液晶をハメたら、
表に透明アクリル板をこんな感じで仮固定してキズ・破損防止。
そしてそして...
これが自分的1番の難所でした...

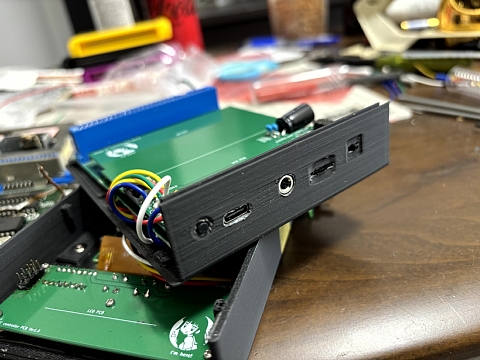

(左から)RESETボタン、USB電源コネクタ、イヤホンジャック、
ボリューム、電源スイッチ...
これらのケースの穴全てを削って広げました。
で、更に、ケースにファミコン基板とインターフェイス基板を固定するのが、
かなりの難易度です。
ビスに噛ませるスペーサーを間違えないように注意!!
ファミコンとインターフェイス基板の間に噛ます長めのスペーサー、
どやって???ってなるけど、
長めのスペーサーがちょいキツくてビスに噛ましても落ちないので、
こんな感じに組みます。
※真ん中辺のビスね...端のとこは後で横からスペーサー入れられるので。
斜めにインターフェイス部分の穴にハメ込んで、
ファミコン基板の上に上手くセットしてビスを...
これがケースの穴の位置がわがらんからかなりの難易度。
でも無理では無いので上手い事調整しつつキッチリとネジ留め。
※これも...っていうか全部、ネジは締め加減重要だと思う。
キッツく締めないように!!

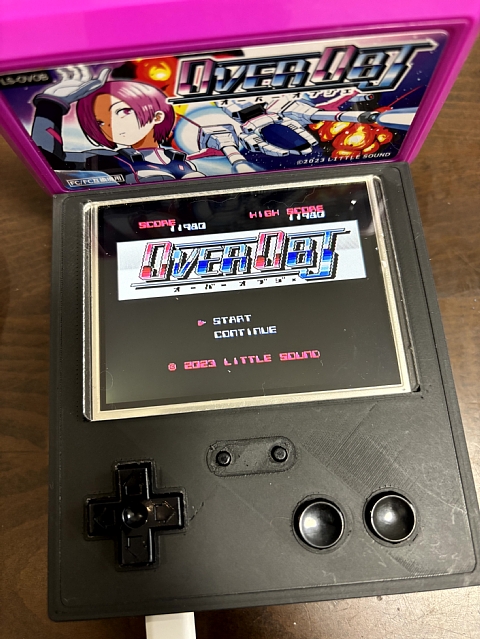

そして完成!!
まだステッカーとか貼ってませんが...
これどうやって上手くステッカー貼れるんだろうか...
めちゃくちゃ綺麗に貼りたいなぁ...
これでいつでもどこでもファミコンで遊べるし、
拾ったファミカセをその場で動作確認出来るね!!
某店のジャンク箱から鬼太郎のサンプルROM探しとか、
これがあれば無駄な出費が抑えられるね♪
※お店的に迷惑かもなのでそこんとこ謙虚にやりましょうね。
最後に赤白ファミコン(4P改造版)とニューファミコンと、
今回の携帯FC...大きさ比較...純正基板なのにこの小ささ...
小さな音さん、とんでもない技術力ですね、凄過ぎる。
※ソフトもハードも!!
最後の最後に...ディスクシステムは、
ばくてんさんのRAMアダプタ縦型基板...
これ【DRAMx4版】かこれ【DRAMx1版】で起動するはずだけど...
これ【DRAMx1版】の場合、このままでは起動しないそうです。
電源供給(VCC)の問題だそうで...
詳しくはこちらで全て解決します。
Have a good FAMICOM life!!
それでは、良きファミコンライフを!!
失敗して壊れたり、怪我したりとか...
当方では一切責任を負えませんので、
怪我には充分注意し、完全自己責任で実行して下さいね。
