裏 STAGE 02
 -PANDORA'S BOX 5S-
取り扱い注意です。


 あくまでも考察及び「こんな物があるよ」という紹介です。
 推奨している訳ではありませんので、
 この記事によって発生したトラブルにおいて、
 当サイトは一切責任を負いません。
 手を出す場合は完全自己責任でお願い致します。


PANDORA'S BOX 5S



4、4S、4X、5、5S...
この辺りがだいぶ出回って、
メジャーなパンドラではないでしょうか。

4Sは680タイトル、
4Xは800タイトル、
5は960タイトル。
5Sだと999タイトル入ってます。
※完っ全に怒られるやつです。

4Xは隠しコマンドで、
縦画面シューティング51in1が起動します。(凄っ!!
※収録本数や隠し要素はVer.(?)によるらしい。
※本数違いや、縦画面シューティングが入っていないモノもアリ。
※PANDORAではなくHEROESという別名など色々存在するらしい。
※この辺は中国なので色々ありそう。(要はハローC〇PYワールド)


PANDORA's BOX5Sで話を進めます。
※収録タイトルの違いだけだと思われ...
画面はHorizontal(横画面)専用です。
縦画面のタイトルも入っていますが、
両端に余白アリで画面表示されます...

これはとても×いただけない。

まぁ遊べない事もないけど...自分的には無しです。




ケースをバラし、基板を見るとMicroSDがあります。
※グルーボンドで固定されてます...が簡単に剥がせる...かな
ROMデータはここに収録されていますが、
imgファイルになっていてPC(Win/Mac)では読めません。
読み込み(書き込み)の方法はこちらにまとめました。

このMicroSDの中身に、
4、4S、4X、5、5S、いずれかのimgファイルを入れれば、
それで起動するんじゃないかなと思います。
※↑一部しか確認していません。
基板はどれも共通なのでは...ないかなと。
このMicroSDは、
以降のPANDORA BOXにだいたい入っています。
出来るならばバックアップはとっておいた方が良さそうです。
※中身は怒られるヤツですけど。

ケースに戻って...

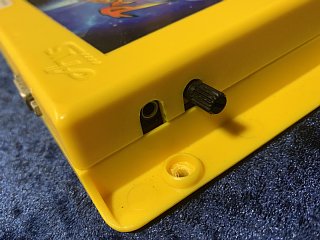

音声出力端子(ピンジャック)と音量調整ツマミ。
JAMMA端子とそれ以外の3面全てに、
端子とかボタンとかツマミとか付いてます。

音が割れないように調整しましょう。

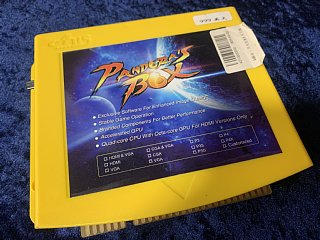

ラベルを見てみるとHDMI出力のモデルは、

Quad-core CPU With Octa-core GPU

って書いてあるけど...本当か...???

そしてその下には映像出力とPANDORAの種類がわかるように、
チェックボックスがあります。

□ HDMI&VGA □ CGA&VGA  □ P3 □ P4
□ HDMI    □ CGA      □ P3S □ P4X
□ VGA      □ VGA      □ P3G □ Customized

チェックが全く入ってない上にこのP5Sの項目が無い。
※ラベル更新されてないんだな...多分;;;
もしかしたらCustomizedは、
収録タイトルのオーダーとか出来たりするのかもしれません。
※収録タイトルはLinuxでイジれるっぽい。(未確認)

これは(5Sだからなのか?)どこにもチェックが入ってないので、
映像出力の対応がわかりません...が、

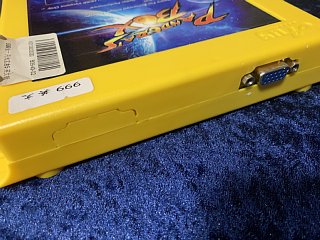

VGA(D-Sub15)端子があるので、
VGAは対応してるでしょう。(多分;;)
左側にはおそらくHDMI端子を設置する為の、
切り欠きが確認出来ます。

とりあえず普通にJAMMAハーネスに接続して...電源ON



何か映ってるけどブレブレの場合は、
おそらく31Khzで出力されています。

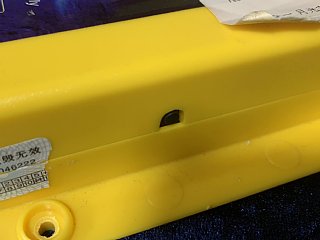

本体ケース横の黒い小さなポッチボタンを押してみましょう。
天空の〇ラピュ〇のBGM(怒られる)が鳴り響いたら、
※ただでさえ怒られる内容なのにそこに怒られる要素追加する!?
PANDORA自体は正常動作しています。
一旦電源を切りましょう。

アストロ系で映すにはダウンスキャンコンバーターで、
15Khzの出力に変換します。

※ダウンスキャンコンバーターの接続方法はこちら。


無事、画面が映ったら色々と設定しましょう。
本体ケース横の小さいポッチボタンを押します。
天空の〇ラピュ〇のBGM(怒られる)が鳴り響きます。



IO TEST
   レバー/ボタンなどの入力テストが出来ます。
Credit Setting
   コイン枚数:プレイ回数、フリープレイの設定。
EXIT Game Mode
   タイトル選択画面へ戻る方法。(1Pスタート+コイン等)
AUTO EXIT
   ゲーム終了後、3分間何も入力が無ければタイトル選択画面に戻る。
Select Game Mode
   常にタイトル選択可能か、コインを入れて選択可能かの設定。
Quality Optimization
   不明...ON/OFFで何が変わったか謎。
Game Settings
   各タイトルの設定。(設定項目は各タイトルによる)
Book Keep
   不明...パスワード???...何の設定か謎。
Save Setting & Reboot
   設定を保存して再起動
FACTORY SETTING & REBOOT
   デフォルト(工場出荷時)の設定で再起動

以上がセッティングメニューになります。

そして...999本もの収録タイトル。

ほぼほぼまともに動作します...が、数本、不具合あり。
目立つところではコットンが酷い処理落ち...
処理落ちというかまともに遊べないレベルです。
※なぜ収録した?
全タイトル立ち上げてないので他にもあるかも。
※大半は大丈夫かと

リスト化しようかとも思いましたが...

他者様が綺麗に作ってあったので、
リンクさせて頂きました。
PANDORA'S BOX 5S 999 Game List
作成されましたフランスの方、感謝です!!
※怒られたらリンク外します...
※リンク切れたら...作りますか...
