カプコンのCPシステム2...
※カプコンの格闘ゲームがいぱーい出てるよ!
この辺を所有してる方のお悩み...
いずれ必ずやってくる起動しない問題。
このシステムは電池で暗号キーを保持しており、
電池が切れて暗号キー信号が途絶えると、
その基板はもう起動不可能になります。
搭載されている電池の寿命は約5〜10年。
CPシステムII最後のタイトルが、
2003年12月のハイパーストリートファイターIIなので、
とっくに寿命超えてます!!
※20年超えるのもあるし...流石にそろそろ...逝くかと。
所謂メーカー側がとったコピー対策なのですが、
※ストIIたくさんコピーされましたからねぇ...
チップを抜けば電源供給が途絶えてデータ消去。
電池を外しても電源供給が途絶えてデータ消去。
...どうあがいても起動不可能になってしまうのです。
まだ生きているならば...
理論上、起動してる時に新品の電池と繋ぎ変えれば、
データも消去する事なく暗号キーを保持したまま電池交換は可能。
でもこれだと結局いずれまた電池交換が必要になってくる。
そんなお悩みを解決するのが...
こちら、
![](26_00.jpg)

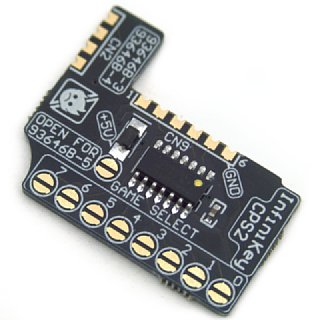

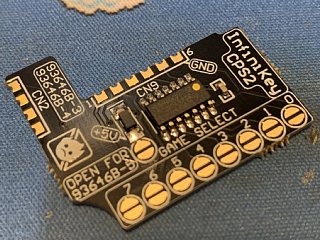

InfiniKeyというクラッキングする部品です。
基板からの電源供給で暗号キー信号を発生。
電池が切れて起動出来ない基板も復活させる魔法のアイテム。
セキュリティをクラックして起動させるのは違法性を感じますが、
コピーを動作可能にさせるMODチップとは根本的に違うので、
合法なんじゃないかな?と個人的には思います。
KVClabさんで入手可能ですが、
取り付け方法をはじめ一切ノーサポート!
ハンダ技術も含めて初心者お断り商品です。
となっています。
今回このInfiniKeyを、
![](26_0b.jpg)
4タイトルほどインストールする機会があったので、
手順を解説致します。(起きた不具合も解説します。)
電池を排除し、InfiniKeyをインストールする事を通称...
(※InfiniKeyに限らず同等の手段の事を...)
レス化
と言います...電池レス化の略ですね。
今回作業したのは93646B-6/93646B-7の基板のみなので、
それ以外の基板は後日作業後にまた解説をUPします。
そこそこのハンダ付けスキルが必要です。
この記事の内容を見て判断して下さい。
まずはケースをバラします。

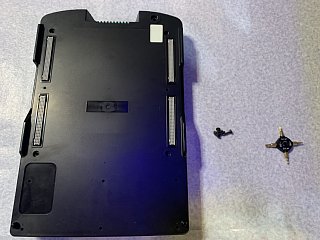

![](26_0c.jpg)
特殊ビスが使われてますが、
トルクスドライバー(T20)で回せます。
![](26_0d.jpg)
基板とご対面...左下の赤いのが電池です。
(電池)レス化の言葉通り、電池を外します。
![](26_0e.jpg)
このいかにも電池...という赤いのを外します。
ニッパーでぷっちんぷっちん切れば良し。
これでこの基板は起動しなくなります。
※白というかグレーっぽい画面が映るだけ。
基板側は一旦これで置いておきます。
続いてInfiniKeyの事前処理へ。
暗号キー別にジャンパーする箇所があります。
(国内版)全41タイトルのジャンパー(ハンダ付け)表
全世界対応の169パターンのジャンパー(ハンダ付け)表はこちら。
ジャンパー(短絡) (1=ハンダ箇所) |
Label |
76543210 |
ROMident |
[新品の状態] |
00000000 |
[新品の状態] |
19XJ |
00000101 |
19xxj |
AVPJ |
00001011 |
avspj |
BTCJ |
00010001 |
batcirj |
CSCJ |
00010111 |
csclubj,csclubjy |
CYBJ |
00011101 |
cybotsj |
DADJ |
00100011 |
ddtodj |
DD2J |
00101001 |
ddsomj |
GGWJ |
00101111 |
gigawingj |
GMDJ |
00110101 |
gmahou |
HS2J |
00111011 |
hsf2j |
MAJJ |
00111101 |
jyangoku |
MMXJ |
01000010 |
mmatrixj |
MPN_ |
01000100 |
mpang,mpangj mpangu |
MSHJ |
01001001 |
mshj |
MVCJ |
01001111 |
mvscj,mvscjsing |
MVSJ |
01010101 |
mshvsfj |
NFFJ |
01011011 |
1944j |
PCFJ |
01100001 |
pfghtj |
PGAJ |
01100111 |
progearj |
PL2_ |
01101001 |
pzloop2,pzloop2j |
PWGJ |
01101110 |
pgear |
PZFJ |
01110100 |
spf2xj |
RCMJ |
01111010 |
rmancp2j |
RM2J |
10000000 |
rockman2j |
SFXJ |
10000110 |
ssf2xj |
SFZJ |
10001101 |
sfzj |
SMBJ |
10010011 |
smbomb |
SSFJ SSFJ_T |
10011101 10011110 |
ssf2j ssf2tbj |
SZ2J |
10100101 |
sfz2j |
SZ3J |
10101100 |
sfz3j |
SZAJ |
10110010 |
sfz2alj |
TKOJ |
10110100 |
choko |
TQZJ |
10110101 |
qndream |
UECJ |
10111010 |
uecology |
VAMJ |
11000000 |
vampj,vampja |
VH2J |
11000010 |
vhunt2 |
VM3J |
11000111 |
vsavj |
VPHJ |
11001101 |
vhuntj |
VS2J |
11001111 |
vsav2 |
XMNJ |
11010100 |
xmcotaj |
XVSJ |
11011010 |
xmvsfj |
↑の表を参考に、
![](26_01.jpg)
この7〜0までの部分にハンダでジャンパー(短絡)します。
例えばストリートファイターZERO2に使うInfiniKeyは、
ジャンパー(短絡) (1=ハンダ箇所) |
SZ2J |
10100101 |
sfz2j |

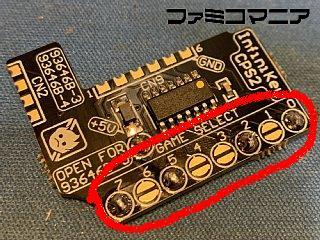

![](26_02.jpg)
10100101の通りにハンダでジャンパー(短絡)します。
※1がハンダするとこです。
そして93646B-6と93646B-7の基板のみ、
もう1ヶ所ハンダでジャンパー(短絡)する場所があります。
![](26_03.jpg)
ここをジャンパー(短絡)します。
※OPEN FOR 93646B-5と書かれてるとこ。
そして基板(番号)によりハンダ付け箇所も変わって来ます。
詳しくはこちらを参照。(https://www.arcade-projects.com)
93646B-3/93646B-4
![](26_04.jpg)
CN2を使ってハンダ付け。
更にリード線(2本)のハンダ付けも必要。
93646B-5

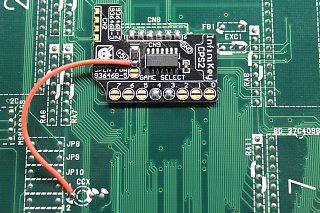

![](26_05.jpg)
CN9を使ってハンダ付け。
更にリード線(1本)のハンダ付けも必要。
93646B-6/93646B-7
![](26_06.jpg)
CN9を使ってハンダ付け。
OPEN FOR 93646B-5の部分を、
ハンダでジャンパー(短絡)する。
今回は93646B-6/93646B-7の解説となります。
OPEN FOR 93646B-5と7〜0のハンダ付けが完了したら、
基板(ハンダ面のCN9)にハンダ付けします。

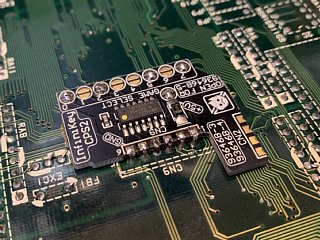

![](26_07.jpg)
こんな感じです。
※動かないように両面テープで固定してハンダしました。
これで作業は完了です。
マザーボードにセットして起動してみましょう。

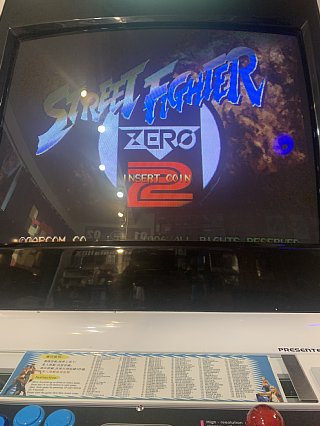

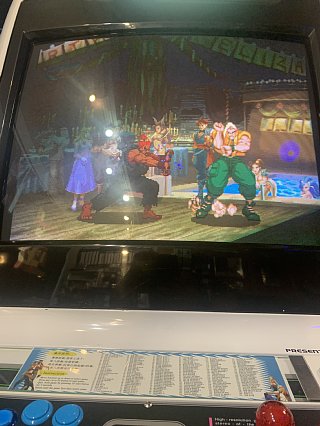

![](26_08.jpg)
起動したら成功です。
今回、
ストリートファイターZERO
ストリートファイターZERO2
ストリートファイターZERO3
ヴァンパイア セイヴァー2
の4本をレス化したのですが...
なんと...
ストリートファイターZERO2
ヴァンパイア セイヴァー2
の2本が最初は起動したのに、2回目は起動しなかったり、
起動しても縦線が入ったり...不安定な状態に...
ハンダ付け直し...ても症状変わらず...
熱でチップが逝ってしまってたら最悪の結果なんだが...
なんだかんだやっても不安定...
しまいにゃ起動しない状態が続く...
そして...夜が明けた。
これ、この基板...部品面ではなくハンダ面にハンダ付けしてるけど...
ちゃんと部品面に信号行って無いんじゃね?
or
何かノイズというか、どっかショートしてたりとか...
接触不良的な事も考えられる...という訳で!

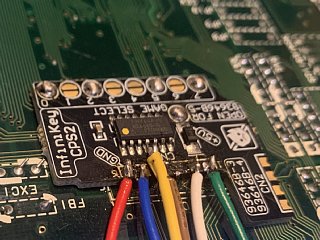

![](26_09.jpg)
リード線をハンダ付け...1ヶ所銅箔が剥がれてしまって、
基板のパターン追ったらICチップだったので足に直接ハンダした。
※やはり何度もハンダ付けたり剥がしたりは良くないね...
そしてそのリード線は裏側の部品面へ...

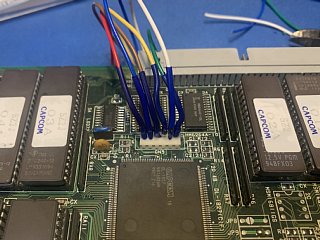

![](26_0a.jpg)
という強引というか単純というか...
単に裏側(部品面)にジャンパー接続してみた。
※6色使って順番を間違わないように!!
結果...
![](26_0f.jpg)
見事、安定して起動するようになりました!!
良かった〜やった〜♪
起動確認後は、
![](26_10.jpg)

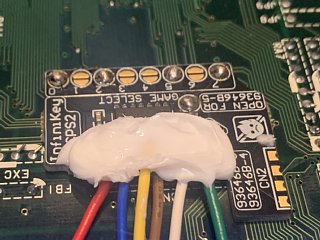

(ハンダ面は)ホットボンドで剥離防止と絶縁処理。

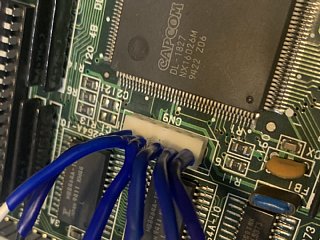

![](26_11.jpg)
(部品面は)あらかじめ通しておいた熱収縮チューブで、
剥離防止と絶縁処理。
これでほぼほぼCPシステムIIの基板は復活可能だと思います。
困っている所有者は絶対にやるべき!!
当記事を参考に作業して起きた、
破損やケガ及びトラブルに関しては、
当サイトは一切責任を負いません。
くれぐれもケガに注意をして作業を行って下さい。
メーカーサポート対象外になる等のリスクもふまえて、
完全自己責任で行って下さい。
|
Thank you to NEOGEOマニアKJRSさん for your full cooperation.
※この記事はNEOGEOマニアKJRSさんの全面協力で公開出来ました。感謝!!
