常にやりたい事が山積みです。
周りのマニアな方々の影響で(人のせいにしております)、
頭の中がグラディウスOnlyになり、
とにかくグラディウスV(@積んでるプレステ2ソフト)で遊びたい!!
そしてそして、筐体で遊びたいっ!!
ここと全く同じ書き出しですが皆様いかがお過ごしでしょうか?
このNewアストロシティでプレステ2を遊べるようにします。
やる事をまとめると...
(1) JAMMAコネクタには映像と音声のみ接続。
(2) プレステ2コントローラ乗っ取りでコンパネのコネクタに接続。
これだけです。
簡単そう...なんだけど...調べれば調べるほど...
やってみなくちゃわがんねーな...という所が多いので、
とーりあえずは、単純に繋いでみましょう。
※ビデオアンプがいるとかいらないとかがメインです。
まずはプレステ2のRGB(21ピン)ケーブルを入手しましょう。
SCARTでも構いませんがピンアサインが違うので注意です。
※ここではRGB21ピンのピンアサインで解説します。
基本のJAMMA配線図です。
部品面 COMPONENT SIDE |
ハンダ面 SOLDERING SIDE |
GND |
A |
01 |
GND |
GND |
B |
02 |
GND |
+5V |
C |
03 |
+5V |
+5V |
D |
04 |
+5V |
N/C (−5V) |
E |
05 |
N/C (−5V) |
+12V |
F |
06 |
+12V |
KEY |
H |
07 |
KEY |
コインカウンター2 |
J |
08 |
コインカウンター1 |
コインロックアウト2 |
K |
09 |
コインロックアウト1 |
スピーカー(−) |
L |
10 |
スピーカー(+) |
N/C(オーディオ GND) |
M |
11 |
N/C(オーディオ +) |
ビデオ GREEN |
N |
12 |
ビデオ RED |
ビデオ SYNC |
P |
13 |
ビデオ BLUE |
サービススイッチ |
R |
14 |
ビデオ GND |
チルトスイッチ |
S |
15 |
テストスイッチ |
コインスイッチ2 |
T |
16 |
コインスイッチ1 |
2P スタート |
U |
17 |
1P スタート |
2P ↑ |
V |
18 |
1P ↑ |
2P ↓ |
W |
19 |
1P ↓ |
2P ← |
X |
20 |
1P ← |
2P → |
Y |
21 |
1P → |
2P Aボタン |
Z |
22 |
1P Aボタン |
2P Bボタン |
a |
23 |
1P Bボタン |
2P Cボタン |
b |
24 |
1P Cボタン |
2P スペア |
c |
25 |
1P スペア |
2P スペア |
d |
26 |
2P スペア |
GND |
e |
27 |
GND |
GND |
f |
28 |
GND |
映像と音を繋ぐのは、
スピーカー(−) |
L |
10 |
スピーカー(+) |
N/C(オーディオ GND) |
M |
11 |
N/C(オーディオ +) |
ビデオ GREEN |
N |
12 |
ビデオ RED |
ビデオ SYNC |
P |
13 |
ビデオ BLUE |
サービススイッチ |
R |
14 |
ビデオ GND |
↑この部分ですが...
スピーカーとオーディオってのが???ですね。
基板は基本的にモノラル音声が前提となっているので、
ステレオ出力の基板について調べると...
どうやらここにLとRを接続するらしき。
GNDはシカトで...マジか!?...
とりあえずここに配線して検証してみる。
そして映像信号は、R、G、B、Sync、GNDを接続。
とりあえず仮配線で繋いでみようと思います。
こんなところで、
間違って落札したハーネスが役に立つとは!!
やっぱりさ、すぐに捨てちゃダメなんだって。
あーあの時捨てなければー...って事多々あったでしょ??
KUBOKENは反断捨離派です!!

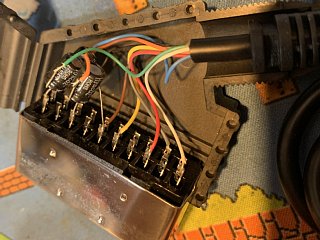

まずはプレステ用のRGB(21ピン)ケーブルをバラしてみた。
キャー!! 怖っ!! 空中配線!!
ちなみに純正じゃないです...純正は基板とかあるのだろうか...
急に純正のRGB(21ピン)ケーブルが欲しくなって来たぞ...
しっかも、リード線がもんの凄い細いんでつが...大丈夫でつか???
まぁ...大丈夫...なんだろな...あぁ...純正が欲しい...
んで、使ってるのは8ヶ所です。
映像信号は、
Red
Green
Blue
Sync
GND
音声信号は、
Right
Left
GND
この8ヶ所です。
こうなります。
上段真ん中辺の割り振られていない所は5Vらしいです。
今回は...ひとまずダイレクトに繋げてみるのが目的なので...
いわば試験的な...これで問題無ければ良いのだけど、
自分の予想ではビデオアンプが必要なんじゃないかなと。
(※実はビデオアンプの部品注文済み...ポチっちゃった;;;)
なので、後々ビデオアンプを繋げる事も考えて、

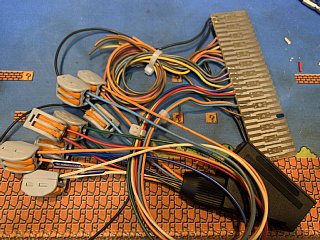

JAMMAケーブルを作りたいと思います。

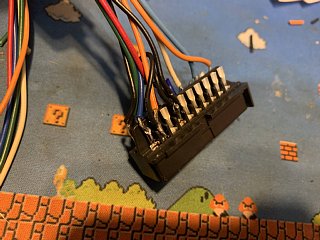

RGB21ピン(メス側)をちゃちゃちゃっとハンダ付け。
JAMMAとの接続はWAGOで。
電源入れまーっす!!
(※PS2の出力設定をRGBにします。←重要)

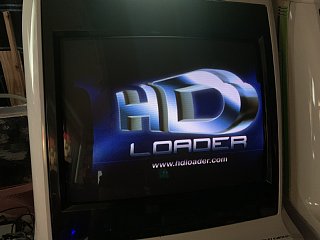

めちゃくちゃハッキリクッキリ美麗映像...なんだけど...
歪み...この...歪み...どして...

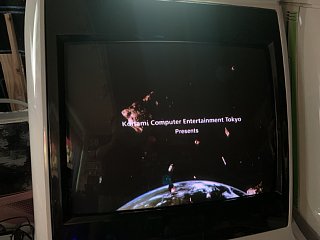

グラディウスVを立ち上げてみる。
おぉっ!!

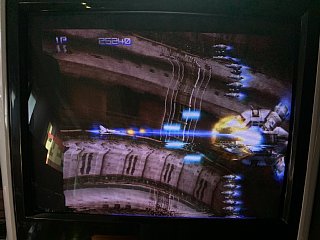

これは綺麗に表示されて...

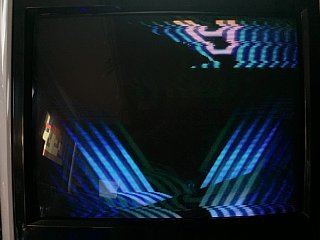

うぁぁぁああああぁぁぁ...凄い歪む...
おぉっ!!
これは綺麗に表示されて...

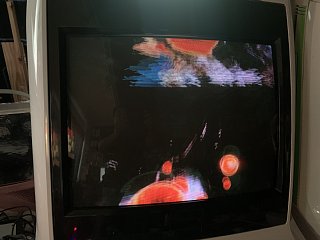

うぁぁああぁぁ...凄い歪み+流れてる...

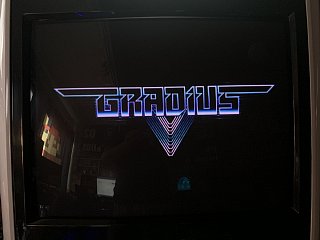

タイトルは綺麗に。

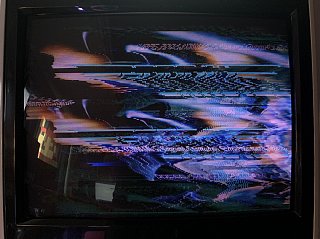

うぁぁああぁぁ...
画質的には非常に綺麗に映ってるので、
この歪みとか流れてたりとか無ければ良いんだけど...
これをなんとかせんといけん訳ですやん!!
どうも描画量が多い時に歪むっぽい。
Syncは合ってるはずなので、
あと考えられる原因は...
わがんない... q(-o-)p
とりあえずアンプかましてみますかね...。
(だいたい部材揃ったし。)
非常に惜しい結果...
でも確かに色合い(濃さ)など見るとアンプは必要そうです。
あと...音が出て無ぇっす。
こちらもアンプが必要そうです。
こいつぁ...ちょっと時間が掛かりそうな気がします...。
これまだ完成(成功)してないので、
この時点でやる人いないと思うけんども...一応...
当記事を参考に作業して起きた、
破損やケガ及びトラブルに関しては、
当サイトは一切責任を負いません。
くれぐれもケガに注意をして作業を行って下さい。
メーカーサポート対象外になる等のリスクもふまえて、
完全自己責任で行って下さい。
|
