筐体もう1台欲しいよね...並べたいよね...
いや、無理だよね...広さ的にもう限界。
たまにそんな事を思うんだが...
※病気の一歩手前だと思ってます...ギリセーフ。
こういうサイト更新とか色んな作業するこのPCデスク、
メインのモニタの横にふっるいLCDの液晶モニタがくっついてます。
以前はXPマシン繋いでエミ○動かしてたんだけど...
※なのでモニタは360°回転可能で設置されてます。
※ってか縦横回転させたいのでこのアームにしました。
で、これは...筐体とは違うけど、
PAND○RA BOXも余ってるし、
namcoのシステム256とか、
VGA出力の基板あれば繋げられるじゃんか!!
JAMMAコネクタとかJAMMAハーネスとか、
いくつもその辺に転がってるし...
基本のJAMMAハーネスを作ってみますか!!
んで持って来たのが...
こ、、、これは、、、
インナハ2閉店の際に完っ全に店員(のフリ)をしていた、
NEOGEOマニアKJRSさんに初めて出会い、
そこで貰ったのがこのJAMMAハーネスだった...
まっさらの新品JAMMAコネクタから作ろうかなと思ったけど、
こっちのがやりやすいのでこれを加工する事にする。
こちらにも載せてますが、JAMMAの配線表です。
部品面 COMPONENT SIDE |
ハンダ面 SOLDERING SIDE |
GND |
A |
01 |
GND |
GND |
B |
02 |
GND |
+5V |
C |
03 |
+5V |
+5V |
D |
04 |
+5V |
N/C (−5V) |
E |
05 |
N/C (−5V) |
+12V |
F |
06 |
+12V |
KEY |
H |
07 |
KEY |
コインカウンター2 |
J |
08 |
コインカウンター1 |
コインロックアウト2 |
K |
09 |
コインロックアウト1 |
スピーカー(−) |
L |
10 |
スピーカー(+) |
N/C(オーディオ GND) |
M |
11 |
N/C(オーディオ +) |
ビデオ GREEN |
N |
12 |
ビデオ RED |
ビデオ SYNC |
P |
13 |
ビデオ BLUE |
サービススイッチ |
R |
14 |
ビデオ GND |
チルトスイッチ |
S |
15 |
テストスイッチ |
コインスイッチ2 |
T |
16 |
コインスイッチ1 |
2P スタート |
U |
17 |
1P スタート |
2P ↑ |
V |
18 |
1P ↑ |
2P ↓ |
W |
19 |
1P ↓ |
2P ← |
X |
20 |
1P ← |
2P → |
Y |
21 |
1P → |
2P Aボタン |
Z |
22 |
1P Aボタン |
2P Bボタン |
a |
23 |
1P Bボタン |
2P Cボタン |
b |
24 |
1P Cボタン |
2P スペア |
c |
25 |
1P スペア |
2P スペア |
d |
26 |
1P スペア |
GND |
e |
27 |
GND |
GND |
f |
28 |
GND |
となっていますが、PAND○RA繋げれるように、
PAND○RAの6ボタン配線を追加して、
とりあえず1P専用で作ろうと思います。
映像出力は基板側からVGAで繋げるとして、
RGBなどは(とりあえず)配線しません。
-5Vも(とりあえず)配線しません。
なので配線するのは...
部品面 COMPONENT SIDE |
ハンダ面 SOLDERING SIDE |
GND |
A |
01 |
GND |
GND |
B |
02 |
GND |
+5V |
C |
03 |
+5V |
+5V |
D |
04 |
+5V |
- |
E |
05 |
- |
+12V |
F |
06 |
+12V |
KEY |
H |
07 |
KEY |
- |
J |
08 |
- |
- |
K |
09 |
- |
スピーカー(−) |
L |
10 |
スピーカー(+) |
- |
M |
11 |
- |
- |
N |
12 |
- |
- |
P |
13 |
- |
サービススイッチ |
R |
14 |
- |
- |
S |
15 |
テストスイッチ |
ポーズボタン |
T |
16 |
コインスイッチ1 |
- |
U |
17 |
1P スタート |
- |
V |
18 |
1P ↑ |
- |
W |
19 |
1P ↓ |
- |
X |
20 |
1P ← |
- |
Y |
21 |
1P → |
- |
Z |
22 |
1P Aボタン |
- |
a |
23 |
1P Bボタン |
- |
b |
24 |
1P Cボタン |
- |
c |
25 |
1P Dボタン |
- |
d |
26 |
1P Eボタン |
GND |
e |
27 |
1P Fボタン |
GND |
f |
28 |
GND |
たったこれだけの配線です。
っていうか、いただいたJAMMAハーネスは、
リード線がたっくさんハンダ付けされてるので、
切ったり平型ギボシ付けたり...

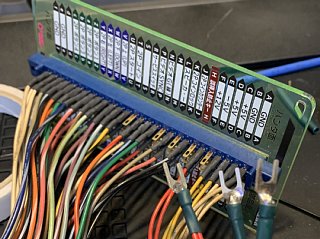

![](38_01.jpg)
買うかどうか迷って迷って迷って買った、
JAMMAハーネス配線位置確認ツールが超絶便利!!
これは買って良かった!!
画像はスイッチング電源に繋ぐ為の、
Y型(U型)圧着端子を付けたとこ。
※GND、+5V、+12Vの3つ
ハンダ付けハンダ付け圧着ハンダ付け圧着...しまくって、
使わないのはまとめて丸めて...
サービススイッチ、テストスイッチは、
後でいーよねーとか言って未接続。(ヲィ
んで、これでちゃんと映るのかどうか...
コントローラに繋ぐ前に電源を繋げてみました。
Newアストロの自作改造電源少量生産の予定なので、
実は色んなところからスイッチング電源を購入してて...
※安くて良い品探してます。
こ、こんなん売っちゃあかんやろ!!
という最悪な出来の電源を今回使おうかなと。
さらの状態での写真撮り忘れたけど...

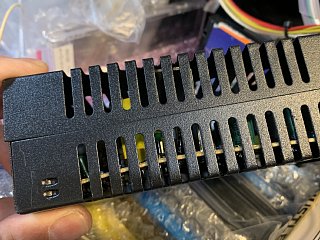

こちら...
![](38_00.jpg)
おわかりいただけただろうか
ケースがちゃんと噛み合わなくてズレれてる上に、
中の基板が“へ”の字に曲がってます。
※基板のパターンとかちぎれてないか心配。
※更に両端にL字の足が付いてましたがそれもグニャグニャでした。
※いくら安いとはいえ...商品として不良品レベル...嗚呼中華。

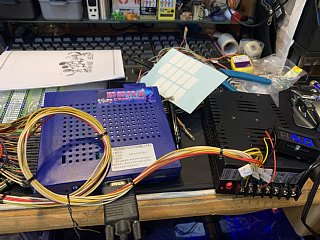

![](38_02.jpg)
JAMMA接続の15Khz(CGA)ではちゃんと映らなかった、
遊戯精霊(GAME ELF)をVGA接続で電源入れてみました。
※この電源怖いので電圧計付けてます。
![](38_03.jpg)

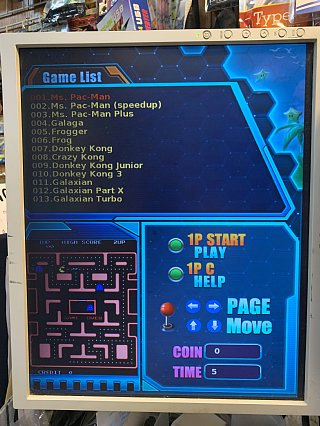

おぉ、見事綺麗に映りました。
では、コントローラを接続しましょう。
皆様のおうちにも、ジョイスティック(アケコンとか色々)、
その辺に転がってると思いますが...
ガサゴソ...掘り起こして...
以前改造して作ったこれを使う事にした。
プレステで使ってたけどボタン足りなくて、
結局接触不良のXBOX360用のアケコンを、
プレステ用に改造したから、
使って無かったのです。

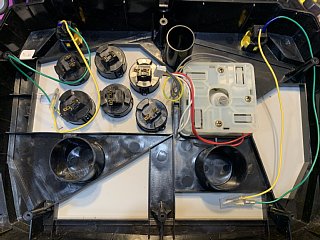

早速、コントローラの底をあけて...
![](38_04.jpg)
プレステの基板とかリード線を外します。
※もちろんまた繋げば簡単にPS用に戻ります。
そしたら、JAMMAハーネスをそれぞれ接続していきた...

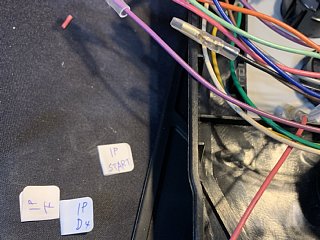

いのですが...せっかく貼ったタグが、
![](38_05.jpg)
ポロっポロ剥がれ落ちてんだけんども...
なるほど...原因は...

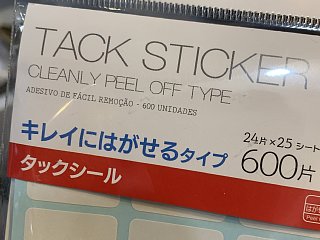

![](38_06.jpg)
これか...キレイにはがせるタイプ...
※つまり粘着力弱いんか...

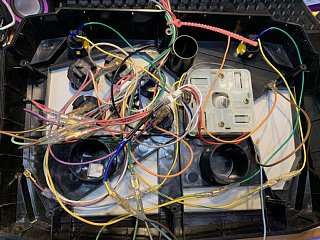

タグが無いのでJAMMAコネクタの方から辿って、
![](38_07.jpg)
全て接続しました。
サービスボタン、テストボタン、ポーズボタンは、
接続せずに中で遊ばせてある。(ボタン足らんから)
※必要な時が来たら横に小さいボタン設置する。
1Pコインはセレクト、1Pスタートはスタートボタンに接続。
![](38_08.jpg)

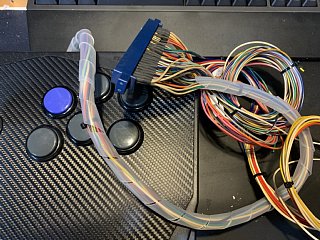

裏蓋を閉めてひとまずコントローラは完了。
※コントロール配線はケーブルカバーで巻きました。
一旦、テスト的に起動してチェックしてみる。
※ずっと遊んでしまわないように注意!!ww
あと音です。
スピーカーの+と−を繋げます。
どう繋げようかと迷いましたが...
その辺に転がってた、
USB電源供給のアンプ内蔵スピーカーを使おう!!
でも直繋ぎではなく、
JAMMAハーネスの方に5V電源用USBコネクタ(メス)と、
3.5φのミニピンプラグ(メス)を設けようと。
※その方が後々便利...だはず。
流石にUSBコネクタのメスとかミニピンプラグのメスとか、
その辺に転がってたり...しな...
あ...ありますね。
まずは5V電源のUSBコネクタは...

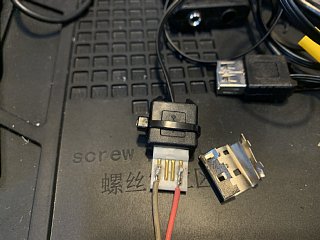

USB延長コードのオスの方を分解して、
![](38_09.jpg)
赤い方が5V電源で白がGNDになります。
JAMMAコネクタの5VとGNDに繋ぐだけ。

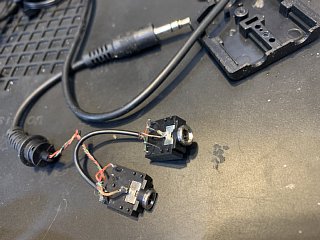

そしてミニピンプラグは、
![](38_0a.jpg)
2分配するやつを分解しました。
オスの方をJAMMAコネクタの、
スピーカーの+と−に接続。

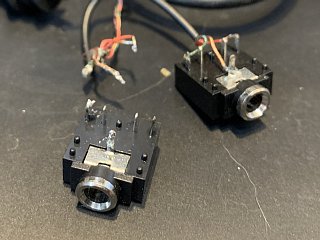

ここで使うのはカバーと、
![](38_0b.jpg)
このメスのコネクタだけ。

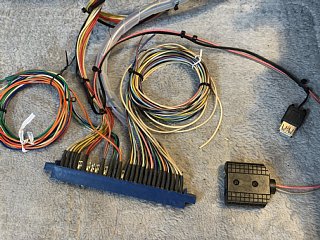

これで(ひとまず)全ての配線が接続されました。
![](38_0c.jpg)
こんな感じ。
(今のところ)使わない映像出力のRGBとか、
2P側のコントロール配線は、
丸めてインシュロック留め。
右側の手前がスピーカーに接続するミニピンプラグ。
右側の上のやつがスピーカーアンプ用のUSB電源です。
ざっくり作ったので見た目がそんなに...だけど気にしない。

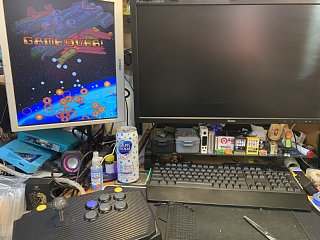

早速、手頃なPAND○RAなんぞを繋げてみる。
![](38_0d.jpg)
良い感じですねぇ...
では、セレクトボタン=コイン投入→1Pスタート
テストプレイ入ります!!
しまった...6ボタンのタイトルを選択すべきだったwww
テストプレイの意味...

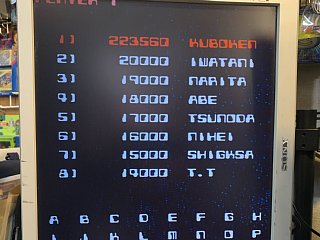

![](38_0e.jpg)
ヤバいこれ最高かも。
例えばさ、PCで作業しながら...
隣の縦モニタに...
![](38_0f.jpg)
ゼビウス映ってるとかヤバくない??
もう気になって気になって遊んじゃうよね。
んで、以前からやりたかった事が...

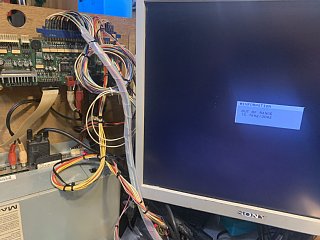

namco システム256×2台でネットワーク対戦。
![](38_10.jpg)

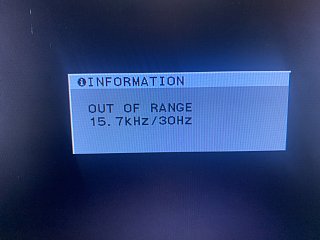

繋いでみたけど...画面には...
![](38_11.jpg)
対応範囲外の信号...とな???
24Khzなのか!?
っと思ったけど、
どうやらちゃんと31Khzにも対応しているらしい。
![](38_12.jpg)
ディップスイッチも合わせて...
30分以上経っても画面変わらず。
う〜む...
![](38_13.jpg)

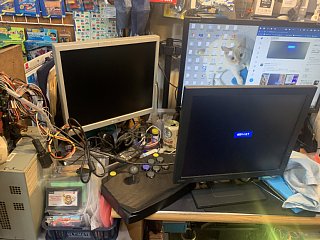

その辺に転がってた別のLCDモニタ持って来て繋いだ。
画面には...

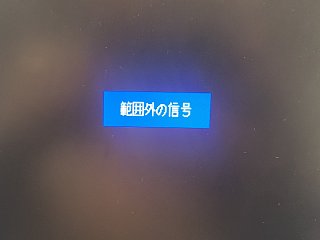

![](38_14.jpg)
範囲外の信号...わっかりやすっ!!
こちらも映らないとなると...基板側だなぁ...
っと、放置してたら...

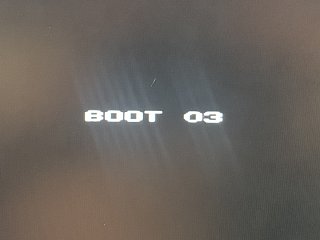

![](38_15.jpg)
おぉっ!!
キタカコレ!?
っと、思ったが数秒後に消えて、また...
範囲外の信号...どうなっているのか...
結局30分以上経っても映らない。
何回かやったけどたまに
BOOT3
が表示されるが全く起動する気配なし。
原因不明...
とりあえずPAND○RAで気軽に遊べるし。

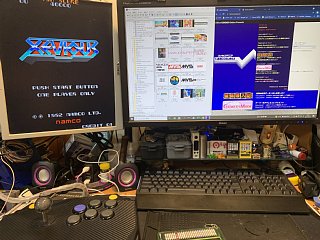

素晴らしい環境を手に入れました♪
![](38_16.jpg)
JAMMAハーネスと電源とコントローラさえあれば、
HDMI出力のPAND○RAもあるので、
気軽に遊べる環境が作れちゃいます♪
当記事を参考に作業して起きた、
破損やケガ及びトラブルに関しては、
当サイトは一切責任を負いません。
くれぐれもケガに注意をして作業して下さい。
慎重に作業し、全て自己責任でよろしくお願いします。
|
